智能穿戴智能工厂自动化解决方案
2019-02-19 10:24:47      1972次浏览

项目背景

某工厂申请的可穿戴设备智能工厂建设项目,成为工信部批准的智能制造试点示范项目之一。该项目致力于建设世界上第一条全面感知、互联互通、预测预警、智能决策的智能可穿戴产品示范线。

车间内有40条产线,一条完整的生产线主要有多个部分组成,接入单元100多个。每个单元要求可以灵活组网,产线根据生产工艺,随时调整单元布局,实现柔性生产。要求建设统一、高效、实时、稳定、安全的现场生产控制网络。并且考虑后期网络扩展。实现多条产线分期、分步上线。不影响既有网络的稳定、安全运营。

项目需求

ICS-G7852A 2台,IKS-G6824A 2台,IKS-G6524A 4台,EDS-408A-PN 100台。

方案拓扑

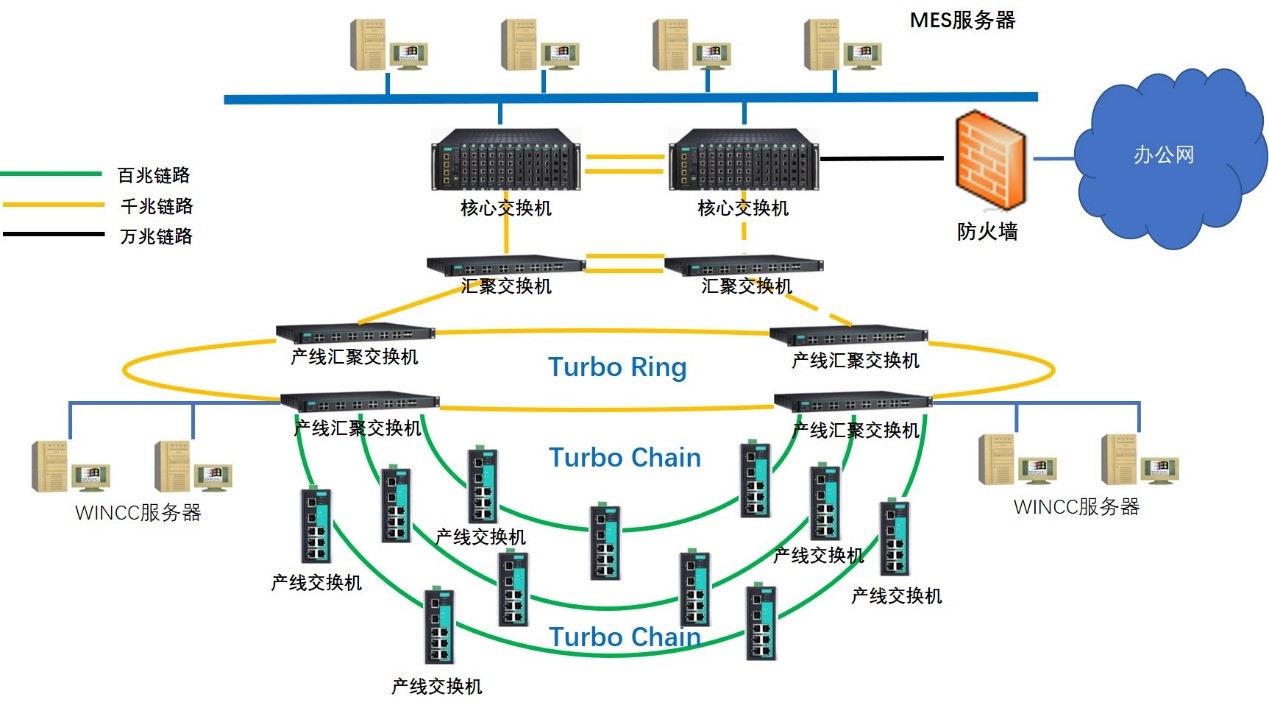

(1)      产线单元之间用MOXAturbo chain 协议组环网,根据现场情况,采用百兆网线连接。Turbo chain环网可以有效实现链路冗余,冗余时间小于20ms。中间单元交换机可以互换位置,不影响网络拓扑。

(2)      每层机柜的2台交换机和楼宇汇聚的2台交换机之间组turbo ring环网。采用双机热备及链路冗余,单台设备损坏及单条链路断线都不影响数据通讯。采用千兆光口组环,提供足够带宽传输。

(3)      汇聚交换机和核心交换机之间用Ring Coupling 组环耦合。采用千兆光纤组网,避免单点故障。汇聚交换机采用三层交换机,可以给不同产线定义不同VLAN,设置不同的IP地址段,有效降低网络故障影响的范围。核心交换机也采用三层交换机,通过路由连接办公网络。

(4)      产线单元交换机、机柜交换机之间用百兆网口组网,机柜交换机和汇聚交换机之间用千兆网口组网,汇聚交换机和核心交换机之间用千兆光口组网。整个网络应采用基于交换方式的网络结构,并应考虑必要的冗余设计。

方案的优势

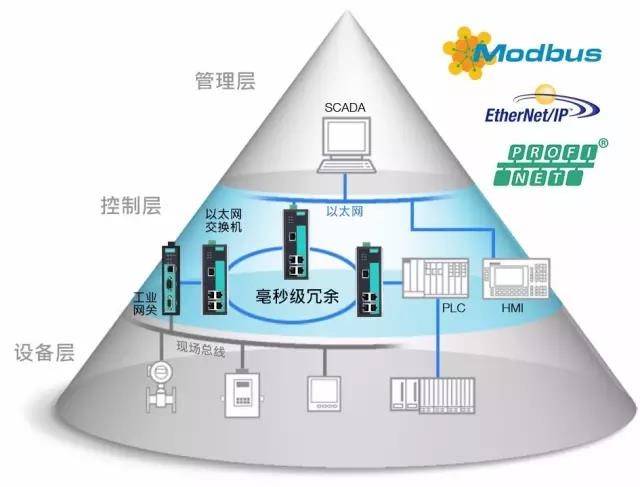

(1)           简单连接

打造一个易用的网络并没有想象的那么难。Moxa在全球范围获得的经验结合协议一致性和即插即用等产品特征可助您轻松起步。多个现场总线可轻松集成PLCSCADA



(2)           确保持续运转

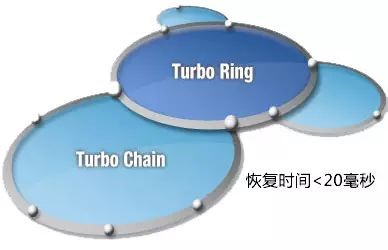

Moxa工业以太网交换机拥有双重电源输入,可降低故障停机的机率。如果发生故障意外停机,报警继电器输出会对用户提出警告,让现场工程师快速响应。 Moxa网管型以太网交换机可提供灵活多余的Turbo Ring Turbo Chain技术,可不间断使用(恢复时间< 20毫秒 @ 250交换机)



(3)           确保最佳价值

Moxa提供5年质保,工业以太网交换机拥有坚固的设计并提供较高的平均无故障间隔。就工业应用的可靠性和成本效率而言,我们的工业以太网交换机具有高价值,可帮助用户减少维护工作。
