项目介绍

在人 口密集的地区和发达国家，Internet宽带服务已经相当普及，不过对于一些偏远地区和落后国家来说，仍 然还无法使用宽带网络，因此一些企业开始研究如何为这些区域提供可靠而又成本相对较低的宽带服务。 其中，决定采用哪种最佳技术来解决“最后一公里”连接的问题是一个核心课题。因为成本高昂，在这些 偏远区域进行有线系统的安装与使用是不太可行的，而无线则是一个最佳候选方案。在本案例中，我们将 描述一个采用电力线提供无线宽带服务的试点项目，该方案结合配电电网基础和Wi-Fi无线技术创建了一 个可靠的、高网络容量的低成本通信网络。电力线宽带通信（BPL）技术的最主要优势就在于，通过利用 现成的电网完成“最后一公里”的网络接入，不需要创建单独的通信网络。

系统需求

通过SNMP协议控制所有的I/O状 态
基于以太网通信状态的事件响应控制
支持周期控制
远程下载配置 程序和固件
在IT领域，工程师喜欢使用SNMP协议来管理信息和控制设备。一般情况下，SNMP 只能用
于网络设备管理，但通过Moxa的ioLogik模块，IT工程师现在也可以用SNMP来监视物理 I/ O信号。

Moxa的解决方案

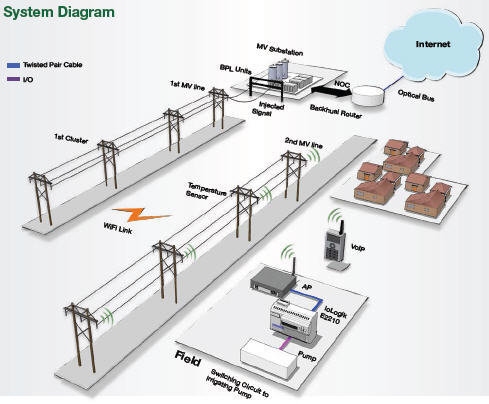

利用现有的电网，通过Wi-Fi无线网络技术为最终用户提供了宽带访问服务。 有了Wi-Fi技术，现在不再需要低压电力线接入。通信数据包沿着电力线与电流一道传输，其传输频率为1 ～34MHz，而电流传输频率为50或60Hz。用户可以使用Wi-Fi无线连接BPL通信网格。BPL网络已经安装在总 长度70km的两条中压输电线上，包括110个BPL监视单元。此外，Moxa的ioLogik E2210模块安装在每个BPL 单元中。系统结构图显示了ioLogik是如何监控Wi-Fi通信状态的。当通信丢失，ioLogik将自动重启Wi-Fi 无线节点，同时ioLogik发出 一个脉冲输出信号，触发电力铁塔的信号指示灯。这样，工程师通过SNMP可 以从中央控制室监视所有的I/O信号，用户还可以利用SNMP协议远程控制灌溉泵。

为什 么选择Moxa?

结合IT和工业自动化的特点，Moxa提供了IT友好的智能I/O模块，让 IT领域工程师能够使用不太熟悉的控制功能。为了节省成本，Moxa的ioLogik模块还可以像一个小型RTU那 样在电信、电力和交通等领域使用。

应用 产品：ioLogik E2210

支持SNMP至I/O
Click&Go™ 逻辑控制 功能，无需编程
通过网络远程升级，TFTP或ioAdmin（MOXA源以太网管理工具）
