项目简介

澳大利亚一家领先的船舶制造商，本 着为国际市场制造高质量商业船舶的理念，于1988年开始运作。截止公司五周年，其已成为亚洲主要的供 应商。

水路运输，港口当局，近海油田与天然气平台，都依赖于实时可靠的水文及 天气数据以确保安全运行。
用于分析及早期警告的实时及历史数据，对于决策者控制及规划水 路运输应用有重要意义。客户以Moxa的工业级以太网交换机构建一个船用局域网系统，在桥面操作设备与 船体及机舱的设备之间形成一个通信网络。


系统要求

DNV及GL认证的网络解决方案以确保在海洋及近海环境下的可靠作业。
恢复时间迅速的 网络冗余，用以确保稳定的数据传输。
坚固耐用的设计，可经受恶劣的环境条件，如振动、冲 击及湿度。
SNMP OPC服务器支持SCADA
多模式光纤选项可避免干扰，改善远距离传 输。


Moxa解决方案

船舶指示通信系统是为 了向机械设备及用户提供各种导航信息，包括天气预报、雷达/太阳能系统，及位置控制指示。
此通信系统可用于识别并追踪在远洋或海岸线区域航行的船只及其他航行物体。
Moxa工 业以太网交换机为双体结构船舶构建通信网络。

由EDS-408A管理的以太网交换机部 署在桥面及机舱。与螺旋桨及侧边推进控制一起形成一个环形数据传输网络。桥面上的EDS-408A连接至配 有19”LCD面板的工作站。基于电脑的工作站可连接不同类型的记录器及传感器，在屏幕上显示信息，进 行计算，处理不同的海洋学及气象学数据。该系统允许驾驶员在接近码头时获取有用的实时信息并平滑安 全地操作船只。

Moxa EDS-SNMP OPC Server Pro可为SNMP设备提供用户可编辑的标 签文件。此项强大功能可使操作人员应用现有的HMI软件创建自定义的、实时的所有以太网整体视图。

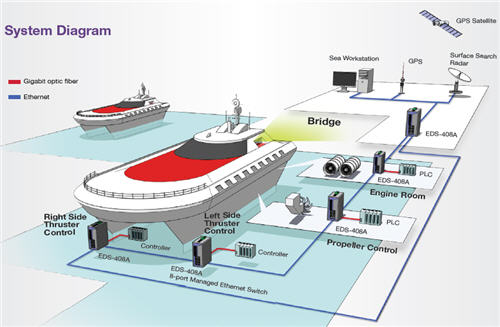

架构图

为何选择Moxa?

• Moxa网管型以太网交换机经过DNV及GL认证，确保在海洋及 近海环境中的可靠运行。
• 为满足船只严格的冗余 要求，Moxa Turbo Ring技术可在网络意外中断时提供不足20ms的快速恢复。
• 所有 Moxa以太网交换机都有5年质保期及很长的平均故障间隔时间（MTBF），使之成为担负重要使命应用的理 想产品。
• Moxa提供工业网络的完整解决方案。
