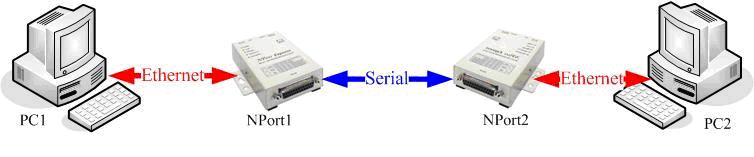

系统框图

Moxa 提供了如下的解决方案：

1.RS-232/422 串口界面：使用任何支持此界面的MOXA NPort产品，并且配置成Real COM模式。(这些选项常常被用到，因此在这篇FAQ中，我们仅描述RS-485的解决方案。)
2.RS-485 串口界面：使用DE-211 4w-RS485，或任何NPort 5000产品。在使用这个RS-485的解决方法时，你必须使用4w-RS485 ADDC和Real Com 模式。

[配置]
以NPort DE-211放置在Windows系统平台中为例:

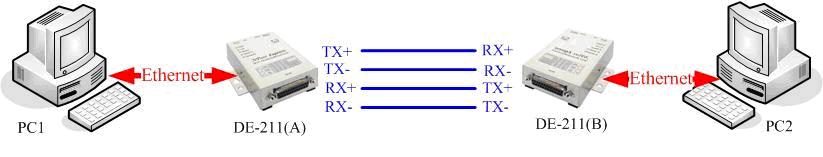

1) 连接两台NPORT DE-211之间的针脚定义如下：
DE-211(A)---------- DE-211(B)
TX+(14) ----------- RX+(21)
RX+(21) ----------- TX+(14)
TX-(15) ----------- RX-(22)
RX-(22) ----------- TX-(15)

2) 两个NPORT的操作模式必须为：
   Real Com Mode

3)  DIP开关的设置为：
    4w-RS485 ADDC (Off-On-On-On)

4) 2台Windows系统的电脑需要预先准备：
a. 在每台电脑上安装NPort驱动。2台电脑的网络需要配置在不同的子网中。
b. 在控制面板以[direct cable connection]方式安装NPort的COM口(比如, COM3).
c. 在PC1上为COM3设置dial-in模式，并且接收从PC2上的拨号连接.
d. 两者的波特率必须相同，同时小于38400 bps.
e. 如果连接正常，你将能够从PC2上访问到PC1资源。

[注意]
1)非常重要！RS-485 不支持H/W (RTS/CTS)流控，Windows拨号程序不支持S/W流控。因此，波特率在拨号程序上必须小于38400 bps，否则，数据将会经常丢失。
2)在全双工通讯中你必须使用4w-RS485 ADDC或者RS422。
3)DE-211能够在这两台电脑间建立连接。当一个PPP连接被确定后，你将能够从一台电脑上PING另外一台电脑。
