如何测试MOXA卡的串口是否损坏？
2013-01-04 13:43:59 4879次浏览
1. 先安装好板卡驱动，再安装PComm Lite测试软件。

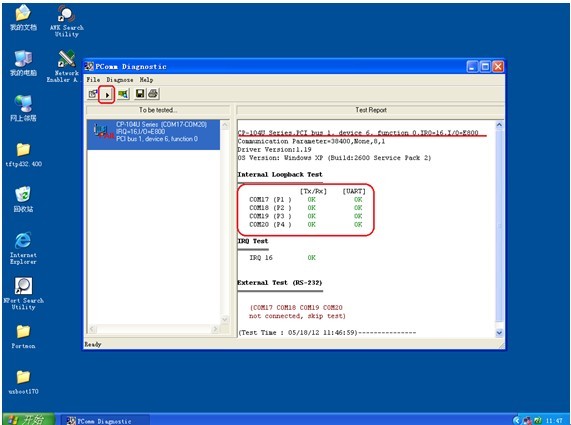

2. 打开PComm Diagnostic，监测端口状态，如图 <br />

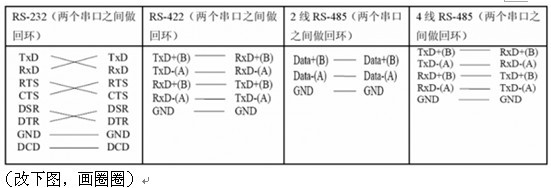

3.将需要测试的串口的收、发针脚短接。接线示意图如下：
*注意：请务必确保串口收、发针脚短接线序正确，以免影响测试结果。

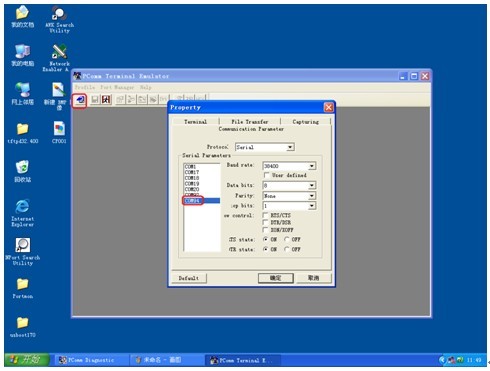

4.打开PComm Terminal Emulator，打开串口相应的端口，如图：

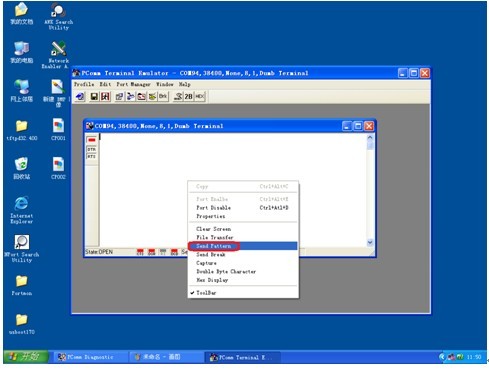

5.在打开的窗口，右键点击，打开发送窗口，如图：

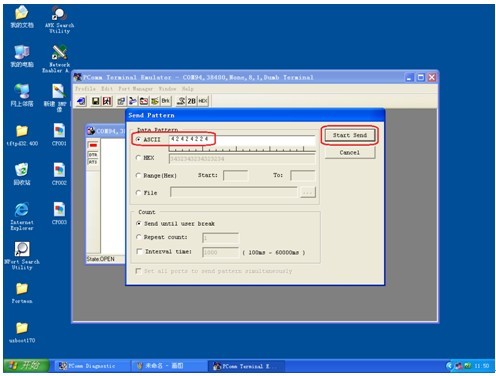

6.选择ASCII发送，随便输入一串数字或字母，点击确认，如图：

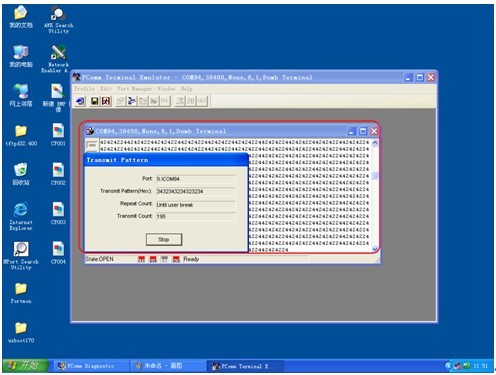

7. 检查串口窗口是否有接收到数据，串口正常工作时，如图：
8. 如果测试无数据，检测端口参数。确认串口参数设置一直，但仍无数据接收，则判断为端口故障。
