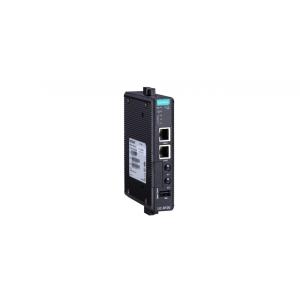

UC-8100系列

概述与特点
规格
产品示意图
UC-8100计算平台是专为嵌入式数据采集应用而设计。UC-8100配备1或2个RS232/422/485串口,两个10/100 Mbps以太网口,和1个迷你PCIe插槽,可搭配使用蜂窝模块。这些多样的通信能力让UC-8100成为各种复杂的通讯解决方案。UC-8100采用Cortex-A8 RISC处理器,经过能源监控系统的优化,可以广泛应用于各种工业应用。此外,接口类型灵活使得这款紧凑的嵌入式计算机不仅成为数据采集和控制系统中的一款可靠且安全的网关,还能成为大规模安装应用的一个有效的通讯平台。

计算机CPU:ARMv7 Cortex-A8 300/600/1000 MHz
OS(预装):Debian ARM 7 (Kernel 3.2)
DRAM:256 MB DDR3 SDRAM (512 MB max.)
USB:USB 2.0 host x 1 (type A connector)
存储存储扩展:
• SDHC/SDXC插槽,用于预装OS和存储扩展
• 1 GB SD卡,预装OS,用于测试型号
• MicroSD卡插槽,用于存储扩展(仅UC-8112-LX)
以太网LAN:2个10/100Mbps自适应网口(RJ45)
电磁隔离保护:1.5 kV built-in
串口串口:1或2个RS-232/422/485串口,软件可选(5针端子接口)
Console口:RS-232 (TxD,RxD,GND),4针接口(115200,
n,8,1)
串口通讯参数数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
流控:XON/XOFF,ADDC® (automatic data direction
control) for RS-485
波特率:最高可达115200 bps
串口信号RS-232:TxD,RxD,RTS,CTS,GND
RS-422:TxD+,TxD-,RxD+,RxD-,GND
RS-485-4w:TxD+,TxD-,RxD+,RxD-,GND
RS-485-2w:Data+,Data-,GND
LED指示灯系统:Power x 1,USB x 1,SD x 1,signal strength x 3
(UC-8112/8162/8132 with cellular module)
LAN:10M/100M on connector
可编程:Diagnosis x 3
切换按钮按钮:初始配置为返回诊断报告,以及重启设备置出厂默认
配置
机械特性外壳:Polycarbonate plastic
重量:224 g
尺寸:101 x 27 x 128 mm (3.98 x 1.06 x 5.04 in)
安装:导轨,壁挂(需安装配件)
工作环境工作温度:-10 ~ 60 ℃ (14 ~ 140 ˚F)
存储温度:-20 ~ 80 ℃ (-4 ~ 176 ˚F)
相对湿度:5 ~ 95% (non-condensing)
抗振动:2 Grms @ IEC 60068-2-64,random wave,5-500
Hz,1 hr per axis (without any USB devices attached)
抗冲击:20 g @ IEC 60068-2-27,half sine wave,30 ms
电源需求输入电压:12 ~ 24 VDC (3-pin terminal block,V+,V-,SG)
电源功耗:5.4 W(不含3G模块和可扩展USB设备)
• 450 mA @ 12 VDC
• 225 mA @ 24 VDC
安规认证Safety:UL 60950-1,EN 60950-1,CCC (GB9254,
GB17625.1)
EMC:EN55022 Class B,EN 55024-4-2,EN 55024-4-3,
EN 55024-4-4,FCC Part 15 Subpart B Class A
Green Product:RoHS,CRoHS,WEEE
可靠性报警工具:Built-in RTC (real-time clock)
自动重启触发器:Built-in WDT (watchdog timer)
保修保修期:5年

软件规格

LinuxOS:Debian ARM 7
Kernel:GNU/Linux 3.2
System Shell:DASH (default),BASH
文本编辑器:vim,nano
网络协议栈:TCP,UDP,IPv4,IPv6,SNMPv2,ICMP,ARP,
HTTP,CHAP,PAP,DHCP,NTP,NFS,SSH,PPP,SFTP,
RSYNC,SSL
可编程语言:PHP,Perl,Python
网络安全栈:OpenVPN,iptables
Web服务器(Apache):允许用户创建和管理网站; 支持
PHP and XML
终端服务器(SSH):为非安全网络上的两台主机提供安全
的通讯
自我诊断:通过软件的方式来检查系统和硬件的状态
Linux板级支持包(BSP):
• GCC C/C++交叉编译工具链
• Bootloader/ Kernel/ filesystem
蜂窝网络(仅UC-8132-LX,UC-8162-LX和UC-8112-LX)
WVDIAL:支持p2p协议的拨号猫,可以使用pppd连接到因
特网(支持型号: Sierra Wireless MC-8090)
QMI (Qualcomm MSM Interface):基于glib库的WWAN
猫,使用的是高通MSM接口协议(支持型号: Sierra Wireless
MC-7304,MC-7354,MC-9090)
MODBUS:基于Modbus协议进行数据发送和接收的软件
库。该软件库是用C语言实现的,支持串口的RTU和网络的
TCP通讯
Watchdog:客户可通过软件实现系统重启的硬件功能(提
供Linux下标准API)
网络安全安全启动:采用新的认证算法的安全平台。只有被授权的
Linux内核和bootloader能够被执行。(正在申请专利)
SUDO机制:Sudo(超级用户功能)是允许普通用户执行管
理员权限的程序。默认情况下root用户被禁用
现有软件包安全升级:UC-8110上所以软件包能够通过Debian
或者MOXA APT服务器进行安全升级
USB保护:提供了USB禁用功能,防止U盘上恶意软件攻击
SD写保护:提供针对文件系统SD卡和存储扩展的SD卡进
行写保护机制。(仅仅UC-8112-LX支持存储扩展SD卡)
TPM(认证平台模块版本1.2):设备中包含了集成加密密钥
的专用的微处理器设计的安全硬件。(仅UC-8112-LX支持)
