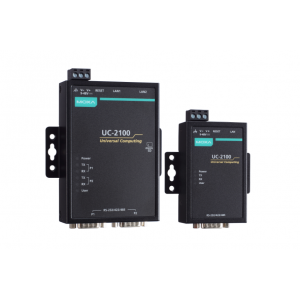

UC-2100 系列
简介
UC-2100 系列计算平台专为嵌入式数据采集和处理应用而设计。计算机配有上至 2 个 RS-232/422/485 全信号串口（软件可选）以及单个或双以太网 LAN 端口。本系列 RISC计算平台仅有手掌大小，包含多种型号，可满足单或双串口和LAN 端口、千兆以太网和无线连接等各种接口需求。多功能通信功能使用户能高效地将 UC-2100 紧凑型计算机应用于各种复杂的通信解决方案。UC-2100 系列搭载 Cortex-A8 RISC 处理器，该处理器已经过优化，可用于多种工业解决方案。通过灵活的接口选择，这种小型嵌入式计算机是现场数据采集和处理的可靠、安全网关，是许多其他大规模部署可用的通信平台。专为宽温应用设计的型号可用于极端环境应用，如油气行业应用。此外，所有型号均使用 Moxa 的工业级 Linux 平台，为您提供优化的软件特性和超长期支持。
特点
› ARMv7 Cortex-A8 600/1000 MHhz 处理器
› 1 ~ 2 个自适应 10/100/1000 Mbps 以太网端口
› 多达2 个 RS-232/422/485 端口，软件可选，支持所有信号
› Moxa Industrial Linux 提供10 年的软件版本维护
› 用于 Wi-Fi/ 蜂窝模块的 Mini PCIe 插槽(UC-2104)
› 用于存储扩展的 Micro SD 插槽(UC-2111/UC-2112)
› 支持 TPM v2.0（可选）
› -40 ~ 75 ℃ 宽温型号已获危险环境认证
硬件规格
计算机CPU：
UC-2101/2102/2104/2111:ARMv7 Cortex-A8 600 MHz
UC-2112:ARMv7 Cortex-A8 1000 MHz
操作系统（预装）：Moxa 工业 Linux (Debian 9, Kernel 4.4)
DRAM：
UC-2101/2102/2104:256 MB DDR3 SDRAM
UC-2111/2112:512 MB DDR3 SDRAM
储存内置：8 GB eMMC ash，预装操作系统
存储扩展：用于存储扩展的 SDHC/SDXC 插槽（仅限 UC-2111/2112）
其他外接设备TPM: 按需定制 v2.0（SPI 接口）
以太网接口LAN：
UC-2101/2104:1 个 10/100 Mbps 自适应端口 (RJ45)
UC-2102/2111:2 个 10/100 Mbps 自适应端口 (RJ45)
UC-2112:1 个 10/100 Mbps 自适应端口 (RJ45)，1 个
10/100/1000 Mbps 自适应端口 (RJ45)
电磁隔离保护：内建 1.5 kV
串口串口标准：
UC-2101:1 个 RS-232/422/485 端口，软件可选 (DB9)
UC-2111/2112:2 个 RS-232/422/485 端口，软件可选 (DB9)
Console 端口：RS-232 (TxD, RxD, GND)，4 针插头输出(115200, n, 8, 1)
串口通讯参数数据位：5, 6, 7, 8
停止位：1, 1.5, 2
检验位：None, Even, Odd, Space, Mark
流向控制：XON/XOFF，适用于 RS-485 的ADDC®（数据流向自动控制）
波特率：50bps ~ 921.6 kbps
串口信号RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w: Data+, Data-, GND
LED 指示灯UC-2101:
系统：电源 x 1
LAN：LED 安装在 RJ45 接头上，10M/Link x 1，100M/Linkx 1
串口：TxD x 1, RxD x 1
用户可编程：1 个
UC-2102:
系统：电源 x 1
LAN：LED 安装在 RJ45 接头上，10M/Link x 2，100M/Linkx 2
用户可编程：2 个
UC-2104:
系统：电源 x 1
LAN：LED 安装在 RJ45 接头上，10M/Link x 1，100M/Linkx 1
无线：信号强度 x 3
UC-2111:
系统：电源 x 1
LAN：LED 安装在 RJ45 接头上，10M/Link x 2，100M/Linkx 2
串口：TxD x 2, RxD x 2
用户可编程：1 个
UC-2112:
系统：电源 x 1
LAN：LED 安装在 RJ45 接头上
• LAN1：100M/Link x 1, 1000M/Link x 1
• LAN2：10M/Link x 1, 100M/Link x 1
串口：TxD x 2, RxD x 2
用户可编程：1 个
开关和按钮按钮：初始配置为重启，或将设备重置为出厂默认值
拨动式开关：用于配置串口上拉、下拉和终端电阻
机械特性外壳：SECC
重量：
UC-2101/2102:190 g (0.42 lb)
UC-2104:220 g (0.49 lb)
UC-2111/2112:290 g (0.64 lb)
尺寸：
UC-2101:50 x 80 x 28 mm
UC-2102:50 x 80 x 28 mm
UC-2104:57 x 80 x 30.8 mm
UC-2111/2112:77 x 111 x 25.5 mm
安装：壁挂式安装，导轨式安装（带可选套件）
工作环境工作温度：
标温型号：-10 ~ 60 ℃（14 ~ 140 °F)
UC-2104：-10 ~ 70 ℃ (14 ~ 158 °F) 带无线模块
宽温型号：-40 ~ 75 ℃（-40 ~ 167 °F)
存储温度：
标温型号：-20 ~ 70 ℃（-4 ~ 158 °F)
宽温型号：-40 ~ 85 ℃（-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
抗振动：2 Grms @ IEC 60068-2-64，随机波，5-500 Hz，1
小时/ 轴（未连接USB 设备）
抗冲击：20 g @ IEC 60068-2-27，半正弦波，11 ms
电源需求输入电压：9 ~ 48 VDC（3 针接线端子，V+，V-，SG）
输入电流：
UC-2101:200 mA（最高）
UC-2102:330 mA（最高）
UC-2104:800 mA（最高）
UC-2111:350 mA（最高）
UC-2112:450 mA（最高）
电源功耗：4 W（最高）（未连接蜂窝模块）
安规认证安全：UL 60950-1, IEC 60950-1
危险环境：C1D2, IECEx, ATEX（仅限 UC-2112-LX-T）
EMC：55032/24, KC, RCM, VCCI, EAC
EMI：CISPR 32, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz, 3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：DC 电源：0.5 kV；信号：1 kV
IEC 61000-4-6 CS：3V
IEC 61000-4-8 PFMF：1 A/m
绿色产品：RoHS, CRoHS, WEEE
可靠性报警工具：外置 RTC（实时时钟）
自动重启触发器：外置 WDT（看门狗定时器）
保修保修期：5 年
软件规格
Linux操作系统：Moxa Industrial Linux (Debian 9)
操作系统模式：网络性能模式和实时模式
Web 服务器(Apache)：用于创建和管理网站；支持 PHP和 XML
终端服务器(SSH)：在不安全的网络和不受信任的主机间也可提供安全的加密通信
内核：GNU/Linux 4.4 CIP + RT-patch
系统 Shell：DASH（默认），BASH
文本编辑器：vim, nano
文件本系统：JFFS2, NFS, Ext3, Ext4, VFAT, OverlayFS,NTFS
互联网协议套件：TCP, UDP, IPv4, IPv6, SNMPv2, v3,ICMP, ARP, HTTP, CHAP,PAP,DHCP, NTP,NFS, SSH,PPP, SFTP, RSYNC, SSL, SCP
编程语言支持：PHP, Perl, Python
互联网安全套件：OpenVPN, Net lter/iptables, IPsec
加密硬件加速器：AES, SHA, OpenSSL，随机数发生器
应用程序开发软件：
• Toolchain ARM GNUeabihf 6.3
• GNU C/C++ 交叉编译器
• GNU C 库
• GDB 源代码级调试服务器
蜂窝网络 (UC-2104)：
• WVDIAL：点对点协议拨号器可拨调制解调器，并启动pppd 服务连接至互联网
• QM（I Qualcomm MSM 接口）：基于 Glib 的库，用于与使用 Qualcomm MSM 接口 (QMI) 协议的 WWAN 调制解调器和设备通信
• 调制解调管理器
• 蜂窝管理工具
• 无线管理工具
Moxa 工业 Linu稳固文件本系统：Moxa 工业 Linux 整合了 OverlayFS，减少系统损坏风险的机会
网络性能/ 实时模式：可将系统配置为在网络强化运行模式或软实时运行模式
网络安全：
• MX 安全工具可形成保护机制，满足网络安全需求
• 现有软件包的安全更新：安装在 UC-2100 系列上的软件包均可通过 Debian Linux 的高级包装工具 (APT) 服务器或Moxa 服务器自动更新
Real COM 模式：支持 Nport 的Real COM 模式驱动器，与 NPort 设备服务器通信
