简介

MPC-2190 系列平板计算机采用Intel 第三代处理器，支持4 GB 系统内存，为工业海事环境提供可靠的高性能、多功能平台。该系列配备两个RS-232/422/485 串口、四个NMEA0183 端口和两个千兆以太网LAN 端口，支持多种串口和海事专用接口以及高速IT 通讯，均具有本地网络冗余功能。

MPC-2190 系列具备一系列适用于工业环境的标准显示增强功能（包括全范围调光、宽视角和可选光学粘合），以及多项海事环境专用的创新技术：操作简易的OSD控制技术——SavvyTouch，使用近距离传感器，方便在黑暗条件下进行自动调节；对硬件状态进行BIOS 层级即时报告（以确定机器无法启动的原因）；以及ECDIS 快速切换按钮（仅适用于ECDIS 色彩校准型号），使用该按钮可按ECDIS 标准预设的三项校准要求快速调整亮度。除此之外，MPC-2190 系列还采用模块化设计，方便设备与新工业系统或现有系统集成，降低部署成本，缩短总上市时间。

MPC-2190 系列平板计算机符合多项工业海事标准，包括IEC 60945、IEC 61162、IEC 61174、DNV 和IACS E10，在海事应用中表现出优异的适应力。IP54（前面板）和IP22（后面板）等级一体式外壳提供应对恶劣海事环境的超强防护。

ECDIS 色彩校准型号可根据客户需求定制，为ECDIS 制图和导航站提供理想的HMI 方案。

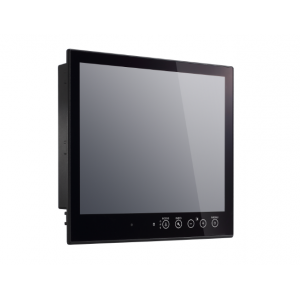

外观

特点与优势

››19 英寸平板计算机
››符合ECDIS 标准的色彩校准
››第三代Intel® 处理器（Intel® Core i7 3517UE 1.7 GHz或Celeron® 1047UE，1.40 GHz）
››SavvyTouch显示控制
››无风扇系统设计
››内置NMEA 0183 接口和软件可选RS-232/422/485三合一串口
››多电源输入(AC & DC)

计算机 CPU：Intel Core Processor i7-3517UE (1.7 GHz)
系统芯片组：Intel HM65
系统内存：8 GB 容量，4 GB 已预装：1 个4 GB DDR3-1600 204 pin SO-DIMM SDRAM 插槽
USB：USB 2.0 主机接口 x 4，A 型接头，支持系统启动
存储：2 个SATA-III 接头
BIOS：64 Mbit Flash BIOS SPI，支持ACPI 功能
图形控制器：内置Intel HM65 Express 芯片组
视频输出：DVI-D x 1，VGA x 1（孔式）
其他外接设备 音频：输入/ 输出接口，3.5 mm 迷你插孔
KB/MS：2 个PS/2 接口，支持标准PS/2 键盘和鼠标
显示 面板尺寸：19 英寸宽屏可视图像尺寸
面板类型：MVA
长宽比：5:4
像素：1280 x 1024 (SXGA)
响应时间：20 ms
对比度：2000:1
光强：300 cd/m2
视角：178°/178°
有效显示区：376.32 (H) x 301.06 (V) mm
最大颜色数量：16.7M（8 位色彩）
显示接口：双通道LVDS
分辨率：

• VGA：640 x 480
• SVGA：800 x 600
• XGA：1024 x 768
• SXGA：1280 x 1024

以太网接口 LAN：10/100/1000 Mbps 自适应端口(RJ45) x 2
电磁隔离保护：内建1.5 kV
串口 串口标准：2 个RS-232/422/485 串口，软件可选（DB9 针式接头）
串口通讯参数 数据位：5, 6, 7, 8
停止位：1, 1.5, 2
检验位：None, Even, Odd, Space, Mark
流控：RTS/CTS, XON/XOFF, 适用于 RS-485的 ADDC®（数据流向自动控制）
波特率：50 bps ~ 115.2 kbps（支持非标准波特率；详情请参阅用户手册）
串口信号 RS-232：TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422：TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w：TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w：Data+, Data-, GND
NMEA 接口 串口标准：4 个NMEA 0183 接口
基本串口标准：RS-422
光隔离保护：±6kV 接触放电，±8kV 空气放电
电压差：-15 V ~ + 15 V
波特率：4800 bps
数据位：8
停止位：1, 1.5, 2 校验位：None
握手：None
LEDs 系统：Storage, Power
LAN：100M/Link x 2, 1000M/Link x 2（接口上）
前面板 LED 指示灯：MENU, Brightness, INFO, ECDIS, Day/Dusk/Night, Storage
Smart OSD：是
机械特性 外壳：铝金属板材
重量：7.8 kg (17.33 lb)
尺寸：429 x 387 x 74.5 mm (16.89 x 15.24 x 2.93 in)
安装：VESA 安装、面板安装和桌面安装
系统散热：无风扇散热设计
工作环境 工作温度：-15 ~ 55 ℃ (5 ~ 131 °F)
存储温度：-20 ~ 60 ℃ (-4 ~ 140 °F)
相对湿度：5 ~ 95%（无凝露）
IP 等级：

• 前面板：IP 54
• 后面板：IP 22

抗振动：0.7 g @ DNV2.4 (Class A), 正弦波，2-100 Hz，1 倍
频程/ 分，1.5 小时/ 轴
电源需求 输入电压：

• 24 VDC, 6 A 或(18 ~ 34 VDC, 8 A max.)，螺旋式接线端子
• 100 ~ 240 VAC, 50 ~ 60 Hz, 2 A, AC 电源入口

安规认证 安全：UL 60950-1, EN 60950-1, IEC 60950-1
EMC：EN 55032/24
EMI：CISPR 32, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz, 3 V/m
IEC 61000-4-4 EFT：Power 1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：2 kV；信号：1 kV
IEC 61000-4-6 CS：信号：1 kV
IEC 61000-4-8
海事认证：IEC 60945 4th, IEC 61174, IEC 61162, DNV2.4,IACS E10
绿色产品：RoHS, cRoHS, WEEE
可靠性 自动重启触发器：内置WDT（看门狗定时器），支持1-255级时间间隔系统重置，软件可编程
保修 保修期：

• 计算机系统：3 年
• LCD 面板：1 年
