简介

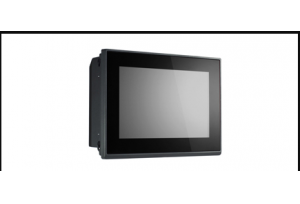

MPC-2070 7 英寸平板计算机搭载Intel® Atom™ E3800 系列处理器，为工业环境提供可靠耐用的多功能平台。MPC- 2070 系列带有两个软件可选的RS-232/422/485 串口和两个千兆以太网LAN端口，支持多种串行接口以及高速IT 通讯， 同时具备本机网络冗余功能。
MPC-2070 系列平板计算机采用-40 ~ 70℃宽温设计和无风扇流线型外壳，散热性能好，是油气田或钻探台等恶劣、炎热户外环境中最可靠的工业平台之一。MPC-2070 还配备1000 尼特阳光可视LCD 面板，多点触控、可戴手套操作的电容屏，为用户提供一流的户外应用装置体验。
优势和特点
› 7 英寸平板计算机
› Intel® Atom™ E3826 1.46GHz处理器
› -40 ~ 70℃宽温设计，无风扇 /加热器
› 1000尼特阳光可视 LCD屏
› 多点触控屏幕，可戴手套操作
› Class 1 Division 2*、ATEX Zone 2*和 IECEx* 认证
› 9 ~36 VDC宽电压输入
* 正在获取认证。
- 计算机CPU: Intel® Atom™ E3826 双核1.46 Ghz 处理器
操作系统：Windows Embedded Standard 7 32/64-bit, Windows 7 Professional 32/64-bit（若干型号未预装操作系统）
系统内存：4 GB 预装 (SDRAM)
USB：USB 2.0 hosts x 2，A 型接头，支持系统启动
存储：1个CFast 插槽+1个SD卡插槽（若干型号未预装存储）
显示面板尺寸：7 英寸可视图像尺寸
触控：可多点触控，支持戴手套操作
长宽比：16:9
像素：800 x 480
像素间距 (RGB)：0.1905 (H) x 0.1905 (V) mm
响应时间：5 ms（灰阶响应）
对比度：600:1
亮度: 1000 cd/m2 (另有350 cd/m2型号可供选择)
注：MPC-2070 的亮度级为0 ~ 10为延长显示屏的使用寿命，在高于60℃的环境下建议使用8 级或以下亮度。
可视角度：140°/ 120°
有效显示区：152.4 (H) x 91.44 (V) mm
最大色彩：16.2M（8 位色彩）
以太网接口LAN：2 个10/100/1000 Mbps 自适应端口（RJ45 端口）
电磁隔离保护：内建1.5 kV
串口串口标准：2 个RS-232/422/485 串口，软件可选（DB9 针式）
串口通讯参数数据位：5, 6, 7, 8
停止位：1, 1.5, 2
检验位：None, Even, Odd, Space, Mark
流控：RTS/CTS, XON/XOFF
波特率：50 bps ~ 115.2 kbps（支持非标准波特率；详情请参阅用户手册）
串口信号RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422: TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w: Data+, Data-, GND
数字输入输入通道：RJ45 x 4
输入电压：0 ~ 30 VDC, 25Hz
干接点数字输入电平：逻辑电平0：Close ~ GND, 逻辑电平1：Open
湿接点数字输入电平：逻辑1 电平：+3 V max., 逻辑电平0：+10V ~ +30V (Source ~ DI)
接头类型：10 针接线端子
隔离保护：3 kV 光隔离
数字输出输出通道：DO x 4，sink 型
输出电流：每个通道最大输出电流为200 mA
导通电压：24 VDC 标称电压，集电极开路达30 VDC
接头类型：10 针接线端子
隔离保护：3 kV 光隔离
机械特性外壳：铝金属板
重量：1.40 kg (3.09 lb)
尺寸：200 x 140 x 45 mm (7.9 x 5.5 x 1.8 in)
安装方式：VESA 安装 (50 x 75 mm) 和面板安装
系统散热：无风扇散热设计
工作环境工作温度：-40 ~ 70℃ (-40 ~ 158°F)
存储温度：-40 ~ 70℃ (-40 ~ 158°F)
相对湿度：5 ~ 95%（无凝露）
抗振动：2 Grms，5-500 Hz 频率，符合IEC 60068-2-6 标准
抗冲击：20 Grms，半正弦波（系统运作时），持续11 ms，符合IEC 60068-2-27 标准
电源需求输入电压：12/24 VDC (9 ~ 36 VDC)
电源功耗：小于40 W
安规认证安全：UL 60950-1, EN 60950-1
EMC：EN 55032/55024
EMI：CISPR 32, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz~1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：1 kV；信号：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
IP 防护等级：IP66（前面板）/ IP20（后面板）
绿色产品：RoHS, cRoHS, WEEE
保修保修期：
• 计算机系统：3 年
• LCD 面板：1 年
-
|
