简介
MGa te™ 4101-MB-PBS系列产品可将Mo d b u s 和 PROFIBUS设备链接至PLC（例如Siemens S400和S300 PLC），支持远程维护。所有型号都采用金属外壳，设计坚固，支持导轨安装，串口信号均提供内置光电隔离保护。
易于安装和流量监控的Windows工具利用Console口连接MGate™ 4101-MB-PBS，QuickLink工具
能让MGate™ 4101-MB-PBS更容易配置和操作。QuickLink可让你在几分钟内完成配置，包括执行自动命令检测和自动内存映射。此外，内置流量监控工具可以记录Modbus设备的所有通讯数据包，协助进行故障排除。
冗余电源输入
MGate™ 4101-MB-PBS支持双电源输入，具有更高的可靠性。更高的可靠性双电源输入。产品可同时连接两台现场的直流电源，即使一台电源发生故障，也能确保连续不断的运行。这些出色的可靠性能使得Modbus-to-PROFIBUS网关是您工业应用的理想选择。
继电器输出报警
继电器输出提供了电源输入的状态。继电器输出报警功能便于让维护人员进行故障排除和系统维护。

PROFIBUS界面
 协议：PROFIBUS DP-V0 Slave
端口数量：1
数据传输率：9600 bps ~ 12 Mbps
连接类型：DB9 female
隔离保护：内置（2KV）
DIP拨码开关：For Termination
旋钮开关：PROFIBUS address 0-99（address 100-125supported by software configuration）

Modbus串口界面
 端口数量：1
串口标准：RS-232/422/485，software selectable
连接类型：DB9 male
ESD保护：15 KV for all signals
RS-485数据流控：ADDC®（自动数据流向控制）
RS-485上拉/下拉电阻：1 KΩ，150 KΩ
RS-485终端电阻：120 Ω
数据位：7，8
停止位：1，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS，DTR/DSR（仅RS-232）
波特率：50 bps ~ 921.6 Kbps

串口信号
 RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485-4w：Tx+，Tx-，Rx+，Rx-，GND
RS-485-2w：Data+，Data-，GND

软件
 操作类型：RTU Slave，RTU Master，ASCII Slave，ASCII Master
配置选项：Serial Console, Windows Utility
工具：MGate Manager for Windows 98/ME/NT/2000，Windows XP/2003/Vista/2008/7 x86/x64
其他特点：QuickLink，Paging

机械特性
 外壳：金属
重量：500 g

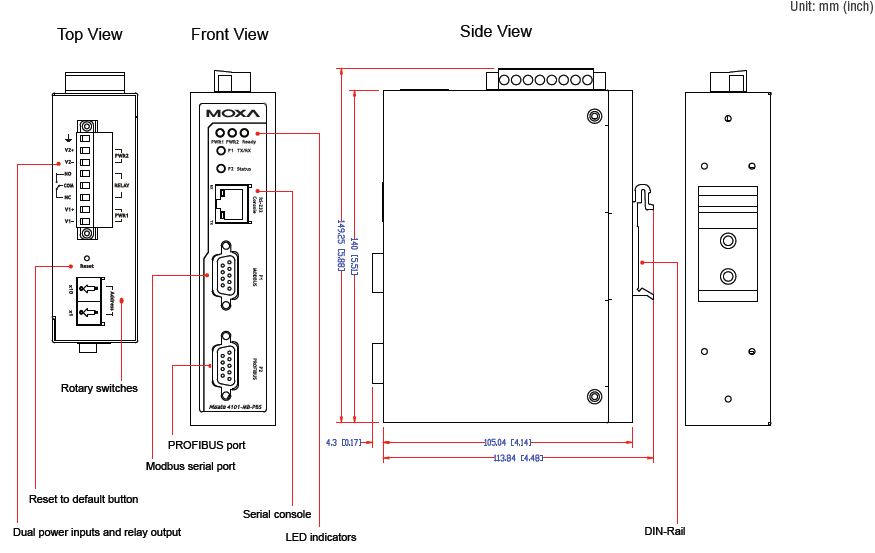

尺寸：36 x 105 x 140 mm（1.42 x 4.13 x 5.51 in）

工作环境
 工作温度：
标准型号：0 ~ 60 °C（32 ~ 140 °F）
宽温型号：-40 ~ 75 °C（-40 ~ 167 °F）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5 ~ 95%（无凝露）

电源需求
 输入电压：12 ~ 48 VDC
电源接口：接线端子
电源功耗：
MGate 4101-MB-PBS：340 mA @ 12 VDC，130 mA @ 48 VDC
MGate 4101I-MB-PBS：375 mA @ 12 VDC，140 mA @ 48 VDC

安规认证
 Safety：UL 60950-1，EN 60950-1
EMC：CE，FCC
EM：EN 55022 Class A，FCC Part 15 Subpart B Class A
EMS：
EN 55024，
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 3
EN 61000-4-4 (EFT) Level 4
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3，
EN 61000-4-8
EN 61000-4-11
EN 61000-4-12
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-23
Vibration：IEC 60068-2-6

可靠性
 MTBF（平均故障间隔时间）：513，139小时
保修
 保修期：5年
