简介
MGate 5101-PBM-MN网关为PROFIBUS设备（如PROFIBUS驱动或仪器仪表）和Modbus TCP主机之间建立通讯连接。MGate 5101-PBM-MN所有型号都配备坚固的金属外壳，导轨安装，以及内置的光电隔离保护。此外，还提供PROFIBUS和以太网状态LED指示灯，便于现场维护。如此坚固耐用的设计使得MGate 5101-PBM-MN特别适合工业应用，如石油/天然气、电力自动化、过程自动化和工厂自动化等。
易于配置和流量监控的Windows工具

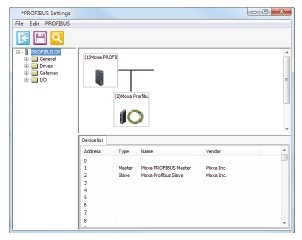

MGate Manager提供了一个用户友好的界面来简化配置和操作的过程。Moxa创新的AutoScan自动扫描功能可以自动检测所有接入的PROFIBUS slave设备及其可用的I/O模块，从而快速完成网关的配置，随后建立一个易于读取的数据映射表来协助完成Modbus TCP主机（例如SCADA和PLC）的配置。不仅如此，用户还可配置导入/导出维护功能，采用内建的监控工具来维护Modbus通讯数据包的日志，进行系统故障排除。

多种维护功能
MGate 5101-PBM-MN提供Web console和Telnet console进行远程维护。每种方式都支持加密通讯功能，例如HTTPS和SSH，以防止未经授权的访问。固件还提供日志功能，例如Modbus或PROFIBUS的连接事件。用户还可监控每个I/O数据，并通过web console远程查看日志。不仅如此，MGate5101-PBM-MN还提供继电器输出报警功能，可随时获取电源输入的状态。以上这些功能为工程师提供了很多额外工具，来帮助他们进行故障排除和系统维护。
冗余电源输入
MGate 5101-PBM-MN支持双电源输入，为系统提供了更大的灵活性。产品可同时连接两台现场的直流电源，即使一台电源发生故障，也能确保连续不断的运行。这些出色的可靠性使得PROFIBUS-Modbus TCP网关，成为您工业应用的理想选择。

以太网
 端口数量：1
速率：10/100 Mbps, Auto MDI/MDIX
连接类型：8-pin RJ45
电磁隔离保护：内建1.5 KV

PROFIBUS
 协议：PROFIBUS DP-V1 Master
端口数量：1
数据传输速率：9600 bps ~ 12 Mbps
连接类型：DB9 female
隔离保护：内建2 KV

Modbus TCP
 操作模式：Modbus TCP Slave/Master
串口信号 (Serial Console)
RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

软件
 配置选项：Serial Console, Windows Utility, Web (HTTP/
HTTPS), Telnet/SSH
工具：MGate Manager for Windows 2000, Windows
XP/2003/Vista/2008/7 x86/x64

机械特性
 外壳：金属
重量：500 g
尺寸：36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in)

工作环境
 工作温度：
标准型号：0 ~ 60 °C (32 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）

电源需求
 输入电压：12 ~ 48 VDC
电源接口：接线端子
电源功耗：365 mA @ 12 VDC

安规认证
 Safety：UL 60950-1, EN 60950-1
EMC：CE, FCC
EMI：EN 55022 Class A, FCC Part 15 Subpart B Class A
EMS：EN 55024, EN 61000-4-2 (ESD) Level 3,EN
61000-4-3 (RS) Level 3,EN 61000-4-4 (EFT) Level 4,EN
61000-4-5 (Surge) Level 3,EN 61000-4-6 (CS) Level 3,EN
61000-4-8,EN 61000-4-11,EN 61000-4-12
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6

可靠性
 MTBF（平均故障间隔时间）：540,026 hrs

保修
 保修期：5年
