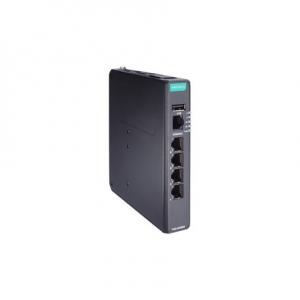

TSN-G5004 系列
特点和优势
- 紧凑、灵活的外壳设计，适合狭窄空间
- 基于 Web 的 GUI，可轻松进行设备配置和管理
- 基于 IEC 62443 的安全功能
- IP40 等级防护
介绍
TSN-G5004 系列交换机是确保工业制造网络符合工业 4.0 应用需求的理想选择。此系列交换机配备 4 个千兆以太网端口。全千兆以太网设计，使此系列交换机成为将现有网络升级至千兆速率，或者构建新的全千兆骨干网络以满足未来高带宽应用的优选。 紧凑型设计和用户友好配置界面的全新 Moxa web GUI，简化了网络部署。此外，TSN-G5004 系列未来的固件升级将支持使用标准以太网时间敏感型网络 (TSN) 技术实现实时通信。
-
标准
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1p，用于服务等级
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP) -
10/100/1000BaseT(X) 端口（RJ45 接头）
4
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
-
管理
IPv4/IPv6、LLDP、SMTP、SNMP Inform、SNMPv1/v2c/v3、SNMP Trap、DHCP Server/Client、ARP、TFTP、SFTP、HTTP、HTTPS、SSH、Telnet、Private MIB（私有 MIB）、Syslog
-
MIB
RFC1213、Ethernet-like MIB、IF MIB、LLDP MIB、Bridge MIB、Q-BRIDGE MIB、IEEE8021-PAE-MIB、IEEE8021-SPANNING-TREE-MIB、SNMPv2-MIB
-
冗余协议
RSTP，STP
-
安全
广播风暴保护、信任访问控制、登录和密码策略、HTTPS/SSL、SSH、SNMPv3、RADIUS、TACACS+
-
对时服务
SNTP、NTP Server/Client
-
过滤
802.1Q VLAN、静态组播
-
MAC 地址表大小
9 K
-
最大 VLAN 数量
256
-
VLAN ID 范围
VID 1 至 4094
-
数据包缓冲区大小
2 Mb
-
Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
-
USB 接头
USB Type A（预留）
-
报警功能通道
1，继电器输出：1 A @ 24 VDC
-
按钮
复位按钮
-
数字输入通道
1
-
数字输入
+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
最大输入电流： 8 mA
-
LED 指示灯
STATE、FAULT、PWR1、PWR2、SYNC
-
连接
2 个可拆卸 4 触点接线端子
-
输入电压
12 至 48 VDC，冗余双电源输入
-
工作电压
9.6 至 60 VDC
-
输入电流
1.25 A @ 12 VDC
-
过载电流保护
支持
-
反接保护
支持
-
外壳
金属
-
IP 等级
IP40
-
尺寸
25 x 135 x 115 mm（0.98 x 5.32 x 4.53 英寸）
-
重量
582 g (1.28 lb)
-
安装
导轨式安装，壁挂式安装（带可选套件）
-
工作温度
-10 至 60°C（14 至 140°F）
-
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
-
相对湿度
5 至 95%（非冷凝）
