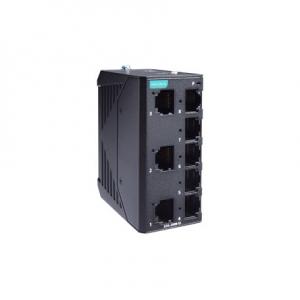

EDS-2008-EL 系列
特点和优势
- 10/100BaseT(X)（RJ45 接头）
- 体积小巧，易于安装
- 支持 QoS，可处理高流量传输中的关键数据
- IP40 等级防护
- 支持 -40 至 75°C 工作温度（-T 型号）
介绍
EDS-2008-EL 系列工业以太网交换机配备多达 8 个 10/100M 电口，非常适合需要简单工业以太网连接的应用。 为了提供多功能性以满足不同行业的应用，EDS-2008-EL 系列允许用户通过外部面板上的 DIP 开关启用或禁用 QoS 功能和广播风暴保护 (BSP)。此外，EDS-2008-EL 系列具有坚固的金属外壳，以确保适用于工业环境，还可以选择光纤连接（多模 SC 或 ST）。
EDS-2008-EL 系列支持 12/24/48 VDC 单电源输入、导轨式安装和高水平 EMI/EMC 等级。除了体积小巧外，EDS-2008-EL 系列通过了 100% 烧机测试，以确保其在部署后能够可靠地运行。EDS-2008-EL 系列支持 -10 至 60°C 标准温度，还提供 -40 至 75°C 宽温型号。
-
10/100BaseT(X) 端口（RJ45 接头）
EDS-2008-EL： 8
EDS-2008-EL-M-ST：7
EDS-2008-EL-M-SC：7
全/半双工模式
自动 MDI/MDI-X 连接
速率自适应 -
100BaseFX 端口（多模 SC 接头）
EDS-2008-EL-M-SC：1
-
100BaseFX 端口（多模 ST 接头）
EDS-2008-EL-M-ST：1
-
标准
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.1p，用于服务等级
-
处理类型
存储转发
-
MAC 地址表大小
8 K
-
数据包缓冲区大小
4 Mb
-
以太网接口
QoS，广播风暴保护 (BSP)
-
连接
1 个可拆卸 2 触点接线端子
-
输入电流
EDS-2008-EL：0.067A @ 24 VDC
EDS-2008-EL-M-ST/EDS-2008-EL-M-SC：0.105A @ 24 VDC -
输入电压
12/24/48 VDC
-
工作电压
9.6 至 60 VDC
-
过载电流保护
支持
-
反接保护
支持
-
安装
导轨式安装，壁挂式安装（带可选套件）
-
重量
163 g (0.36 lb)
-
外壳
金属
-
尺寸
EDS-2008-EL：36 x 81 x 65 mm（1.4 x 3.19 x 2.56 英寸）
EDS-2008-EL-M-ST：36 x 81 x 70.9 mm（1.4 x 3.19 x 2.79 英寸）
EDS-2008-EL-M-SC：36 x 81 x 67.9 mm（1.4 x 3.19 x 2.67 英寸）
-
相对湿度
5 至 95%（非冷凝）
-
工作温度
EDS-2008-EL/EDS-2008-EL-M-SC/EDS-2008-EL-M-ST：-10 至 60°C（14 至 140°F）
EDS-2008-EL-T/EDS-2008-EL-M-SC-T/EDS-2008-EL-M-ST-T： -40 至 75°C（-40 至 167°F） -
存储温度（含包装）
-40 至 85°C（-40 至 185°F）
-
安全
UL 61010-2-201、EN 62368-1 (LVD)
-
EMC
EN 55032/35
-
EMI
CISPR 22，32，FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF -
冲击
IEC 60068-2-27
-
振动
IEC 60068-2-6
-
自由落体
IEC 60068-2-32
-
时间
3,472,660 小时
-
标准
Telcordia (Bellcore)，GB
-
保修期限
5 年
