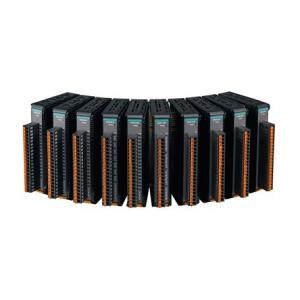

ioThinx 4500 系列 (45MR) 模块
特点和优势
- 无需工具即可完成安装和拆卸
- IO 通道带内置 LED 指示灯
- 宽温工作：-40 至 75°C（-40 至 167°F
介绍
Moxa ioThinx 4500 系列 (45MR) 模块提供 DI/O、AI、继电器、RTD 和其他 I/O 类型，多种 I/O 组合满足了用户不同应用场景。 此系列模块采用独特的机械设计，无需工具即可轻松进行硬件安装和拆卸，从而大大缩短了安装和更换模块所需的时间。

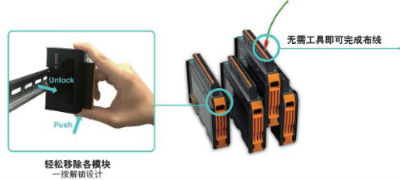

无需工具即可完成安装和拆卸
ioThinx 4500 系列采用独特的机械设计，缩短了安装和拆卸所需的时间。无需使用螺丝刀和其他工具，即可完成硬件安装的所有步骤，包括在导轨上安装设备，以及为通信和 I/O 信号采集接线。此外，无需任何工具即可从导轨上拆下 ioThinx。使用锁定和解锁按键，就能够轻松拆除导轨上的所有模块。
-
数字输入通道
45MR-1600 系列： 16
45MR-1601 系列：16
45MR-2606 系列：8 -
数字输出通道
45MR-2600 系列：16
45MR-2601 系列：16
45MR-2606 系列：8 -
模拟量输入通道
45MR-3800 系列：8
45MR-3810 系列：8 -
继电器通道
45MR-2404 系列：4
-
模拟量输出通道
45MR-4420 系列：4
-
RTD 通道
45MR-6600 系列：6
-
热电偶通道
45MR-6810 系列：8
-
隔离保护
3k VDC 或 2k Vrms
-
接头
弹簧式 Euroblock 端子
-
传感器类型
干接点
湿接点（NPN 或 PNP） -
I/O 模式
45MR-1600/1601 系列：DI 或事件计数器（仅支持前 4 个通道）
45MR-2606 系列：DI 或事件计数器（仅支持前 2 个通道） -
干接点
开：FP+/FP- 短路
关：断路 -
湿接点 (DI ~ FP-)
开：10 至 30 VDC
关：0 至 3 VDC -
湿接点 (DI ~ FP+)
开：10 至 30 VDC
关：0 至 3 VDC -
计数器频率
1 kHz
-
数字滤波间隔
软件可配置
-
接头
弹簧式 Euroblock 端子
-
I/O 类型
45MR-2600 系列：Sink
45MR-2601/2606 系列：Source -
I/O 模式
45MR-2600/2601 系列：DO 或脉冲输出（仅支持前 4 个通道）
45MR-2606 系列：DO 或脉冲输出（仅支持前 2 个通道） -
外部电源
12/24 VDC
-
脉冲输出频率
1 kHz
-
过压保护
45 VDC
-
过热关闭
175°C（典型值），150°C（最小）
-
额定电流
500 mA/通道
-
接头
弹簧式 Euroblock 端子
-
类型
A 型 (N.O.) 电源继电器
-
I/O 模式
DO
-
触点额定电流
纯电阻性负载：2 A @ 30 VDC
纯电阻性负载：2 A @ 250 VAC -
继电器开/关时间
10 ms（最大）
-
初始绝缘电阻
1000 MΩ（最小）@ 500 VDC
-
机械寿命
5,000,000 次操作
-
电气寿命
400,000 次操作 @ 2 A 纯电阻性负载
-
触点阻抗
100 mΩ（最大）
-
接头
弹簧式 Euroblock 端子
-
I/O 模式
电压/电流
-
I/O 类型
差分
-
分辨率
16 bit
-
输入范围
45MR-3800 系列：0 至 20 mA，4 至 20 mA，4 至 20 mA（熔断检测）
45MR-3810 系列：0 至 10 VDC 或 -10 至 10 VDC -
过压保护
-25 至 +30 VDC（通电）
-35 至 +35 VDC（断电） -
精度
±0.1% FSR @ 25°C
±0.3% FSR @ -40 和 75°C -
采样率
所有通道：采样 100 个/秒
每个通道：采样 12.5 个/秒
单通道：采样 100 个/秒
