壁挂式嵌入式计算机
V2406C 系列
PDF文档下载

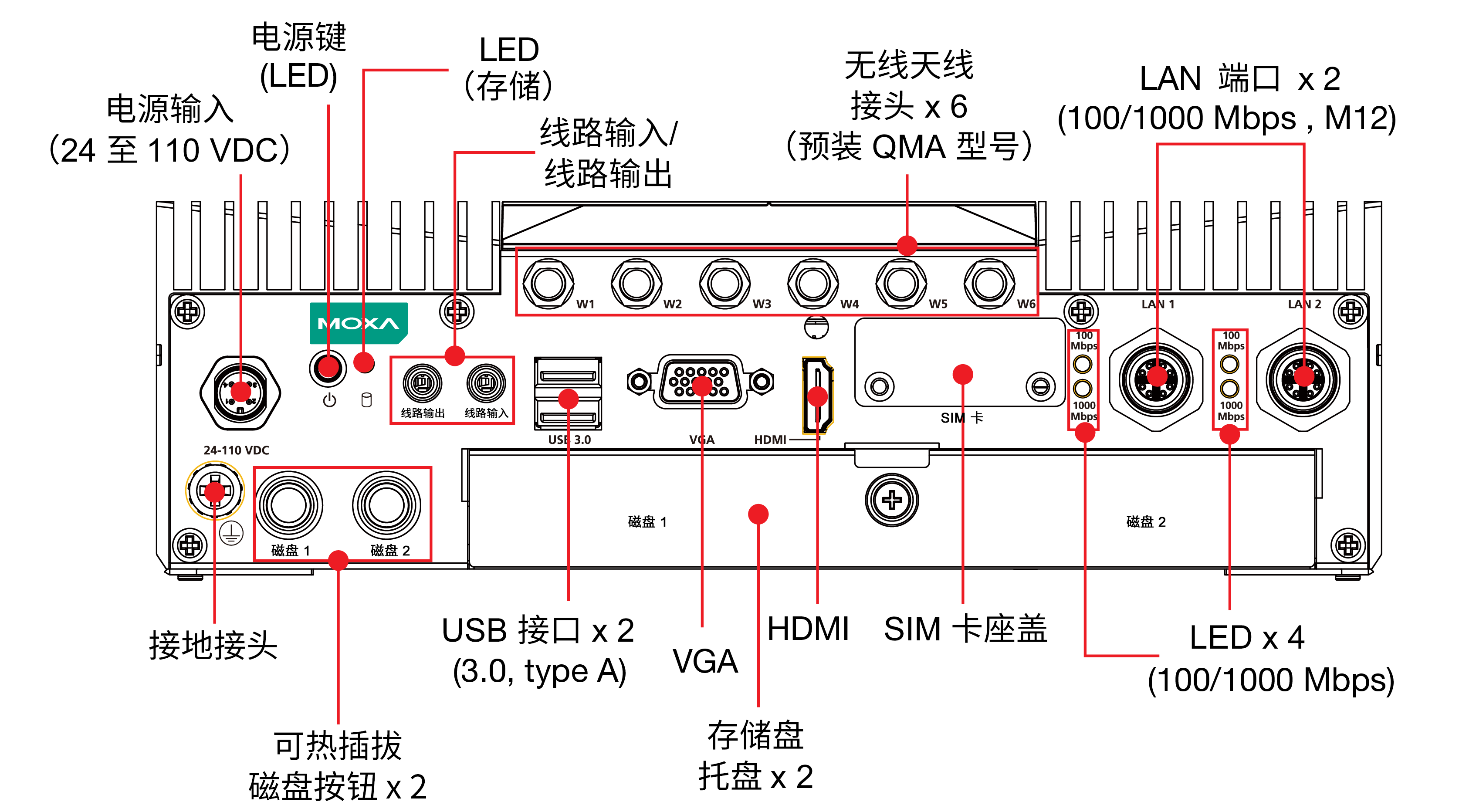

产品示意图
软件驱动
点此询价

  • 特点和优势

    • Intel® Celeron®/Intel® Core™ i3/i5/i7 高性能网络录像机，适用于轨道车辆应用
    •  支持 2 个可热插拔 2.5 英寸 HDD 或 SSD 存储扩展托盘
    •  支持双独立显示（VGA 和 HDMI，HDMI 可支持 4K 分辨率）
    •  2 个千兆以太网端口，带 M12 X-coded 接头
    •  M12 A-coded 电源接头
    •  符合所有 EN 50155 强制性测试项目
    •  符合 EN 50121-4 标准
    •  抗冲击性和抗振性通过 IEC 61373 认证
    •  支持 -40 至 70°C 宽温

    认证

    介绍

    V2406C 系列嵌入式计算机搭载 Intel® Core™ i7/i5/i3 或 Intel® Celeron® 高性能处理器和最高可支持 32 GB RAM，配备 1 个 mSATA 插槽和 2 个支持热插拔 HDD/SSD 的插槽，提供存储扩展。 此系列计算机符合 EN 50155:2017 和 EN 50121-4 标准，包括工作温度、电源输入电压、浪涌、ESD 和振动，使其适用于轨道车载和轨旁应用环境。

    V2406C 计算机专为连接车载/轨旁系统和设备配备了一系列接口，包括 2 个千兆以太网端口、4 个RS-232/422/485 串口、6 个 DI、2 个 DO 以及 4 个 USB 3.0 端口。此外，V2406C 计算机还配备了 1 个 VGA 视频输出端口和 1 个 HDMI 输出端口，支持 4K 分辨率。

    V2406C 计算机配有 2 个 mPCIe 无线扩展插槽和 4 个 SIM 卡插槽，可为车地 (T2G) 应用提供可靠连接。借助以上组件，可建立冗余 LTE/Wi-Fi 连接，确保在快速行驶车辆和轨旁应用之间实现稳定的双向通信。此外，用于无线模块的预装 QMA 线缆可减少组装工作，并确保 RF 低泄露。




    • CPU



      V2406C-KL1-T：Intel® Celeron® 3965U 处理器（2M 缓存，2.2 GHz）
      V2406C-KL3-T：Intel® Core™ i3-7100U 处理器（3M 缓存，2.4 GHz）
      V2406C-KL5-T：Intel® Core™ i5-7300U 处理器（3M 缓存，2.6 GHz）
      V2406C-KL7-T：Intel® Core™ i7-7600U 处理器（4M 缓存，2.8 GHz）

    • 存储卡槽



      2.5 英寸 HDD/SSD 插槽x 2
      mSATA 插槽 x 1，内部 mini-PCIe 插槽

    • 支持的 OS



      Linux Debian 9
      Windows 10 Embedded IoT Ent 2019 LTSC 64 位

    • 系统内存插槽



      SODIMM DDR4 插槽 x 2

    • DRAM



      最大 32 GB

    • 图形控制器



      Intel® HD Graphics 620

    • 以太网端口



      自适应 10/100/1000 Mbps 端口 (M12 X-coded) x 2

    • 数字输出



      DO x 2

    • 串口



      RS-232/422/485 端口 x 4，软件可选（DB9 公头）

    • 数字输入



      DI x 6

    • USB 3.0



      USB 3.0 接口 x 4，type A 接头

    • 音频输入/输出



      线路输入 x 1，线路输出 x 1，3.5 mm 插口

    • 视频输出



      VGA x 1，15-pin D-sub 接头（母头）
      HDMI x 1，HDMI 接头 (type A)

    • 接头



      螺丝紧固 Euroblock 端子

    • I/O 模式



      DI

    • 隔离保护



      3k VDC

    • 传感器类型



      湿接点（NPN 或 PNP）
      干接点

    • 干接点



      逻辑 0：GND 短路
      逻辑 "1"：断路

    • 湿接点 (DI ~ COM)



      逻辑 "1"：10 至 30 VDC
      逻辑 "0"：0 0 至 3 VDC

    • 接头



      螺丝紧固 Euroblock 端子
      10-pin 接线端子

    • 额定电流



      200 mA/通道

    • I/O 类型



      Sink

    • 电压



      24 至 30 VDC

    • 隔离保护



      3kVDC

    • 系统



      电源 x 1
      存储 x 1

    • LAN



      每个端口 2 个 (10/100/1000 Mbps)

    • 串口



      每个端口 2 个（Tx，Rx）

    • 波特率



      50 bps 至 921.6 kbps

    • 数据位



      5、6、7、8

    • 流量控制



      RTS/CTS，XON/XOFF，ADDC®（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）

    • 校验位



      无、偶、奇、Space、Mark

    • 停止位



      1、1.5、2

    • RS-232



      TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

    • RS-422



      Tx+、Tx-、Rx+、Rx-、GND

    • RS-485-2w



      Data+、Data-、GND

    • RS-485-4w



      Tx+、Tx-、Rx+、Rx-、GND

    • 输入电压

    • 可选配件
        描述
