导轨式网管型工业以太网交换机
EDS-4009 系列
PDF文档下载
产品示意图
软件驱动
点此询价

  • 特点和优势
    • 根据IEC 62443-4-1 开发并符合IEC 62443-4-2 工业网络安全标准
    • 支持Turbo Ring 和Turbo Chain（自愈时间< 20 ms @ 250 台交换机）1并支持
    RSTP/STP 网络冗余
    • 多种电源输入选项，可灵活部署
    • 紧凑而灵活的外壳设计，适合狭窄空间
    • MXstudio 轻松实现可视化的工业网络管理

    认证


  • 介绍
    EDS-4009 系列是一系列9 端口百兆网管型以太网交换机，可选择三个100M ST/SC 光纤端口。
    Turbo Ring、Turbo Chain 和RSTP/STP 等以太网冗余技术，增强了系统可靠性和骨干网络可用性。EDS-4009 系列专为严苛要求的应用而设计，例如：
    视频和过程监控、ITS 和DCS 系统，这些应用均可受益于可扩展的骨干通信。
    EDS-4009 系列符合IEC 62443-4-2 和IEC 62443-4-1 工业网络安全认证，涵盖产品安全和安全开发生命周期要求，可帮助我们的客户满足安全工业网络

    设计的合规性要求。


    规格


    以太网接口
    10/100BaseT(X) 端口（RJ45 接头） 6
    速率自适应
    全/半双工模式
    自动MDI/MDI-X 连接
    100BaseFX 端口（多模SC 接头） EDS-4009-3MSC-LV/-HV/-T 型号：3
    100BaseFX 端口（多模ST 接头） EDS-4009-3MST-LV/-HV/-T 型号：3
    100BaseFX 端口（单模SC 接头） EDS-4009-3SSC-LV/-HV/-T 型号：3
    标准IEEE 802.3，用于10BaseT
    IEEE 802.3u，用于100BaseT(X) 和100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3ad，用于LACP 端口聚合
    IEEE 802.1Q，用于VLAN 标记
    IEEE 802.1D-2004，用于生成树协议(STP)
    IEEE 802.1w，用于快速生成树协议(RSTP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1X，用于授权认证
    以太网软件特性
    过滤GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier
    管理IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背压流量控制）、
    DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口镜像）、Linkup Delay（链路恢复延迟）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、
    SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有MIB）
    MIB P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB
    、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-
    MIB、RMON MIB Groups 1、2、3、9
    冗余协议STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合
    安全广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、
    SSH、RADIUS、TACACS+、登录和密码策略
    对时服务SNTP、NTP Server/Client、NTP 授权认证
    协议IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP
    Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/
    v3、RMON、Syslog
    交换特性
    MAC 地址表大小16 K
    巨型帧大小9.216 KB
    最大VLAN 数量256
    VLAN ID 范围VID 1 至4094
    IGMP 分组512
    优先级队列4
    数据包缓冲区大小1 Mb
    LED 接口
    LED 指示灯PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC
    串口界面
    Console 端口RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
    USB 接口
    USB 接头USB Type A（预留）
    输入/输出接口
    报警功能通道1，继电器输出：1 A @ 24 VDC
    数字输入通道1
    数字输入+13 至+30 V 表示状态1
    -30 至+3 V 表示状态0
    最大输入电流：8 mA
    按钮复位按钮
    DIP 开关配置
    DIP 开关Turbo Ring、Master、耦合器、预留
    电源参数
    连接2 个可拆卸4 触点接线端子
    预装电源模块-LV/-LV-T 型号：PWR-100–LV
    -HV/-HV-T 型号：PWR-105-HV-I
    例如：
    EDS-4009-T + PWR-100–LV = EDS-4009-LV-T
    EDS-4009-T + PWR-105-HV-I = EDS-4009-HV-T
    如果安装其他电源模块，请参见相应型号的规范。例如，如果用PWR-105–HV-I 更换EDS-
    4009–LV-T
    的电源模块，请参见EDS-4009–HV-T 的规范。
    输入电压-LV/-LV-T 型号：12/24/48 VDC，冗余双输入
    -HV/-HV-T 型号：110/220 VDC/VAC，单输入
    工作电压-LV/-LV-T 型号：9.6 至60 VDC
    -HV/-HV-T 型号：88 至300 VDC，85 至264 VAC
    输入电流-LV/-LV-T 型号：12-48 VDC，1.50-0.40 A 或24 VDC，0.70 A
    -HV/-HV-T 型号：110-220 VAC，50-60 Hz，0.30-0.20 A 或110-220 VDC，0.30-0.20 A
    功耗（最大） EDS-4009-3MSC-LV(-T) 型号：9.51 W
    EDS-4009-3MSC-HV(-T) 型号：12.14 W
    EDS-4009-3MST-LV(-T) 型号：9.51 W
    EDS-4009-3MST-HV(-T) 型号：12.17 W
    EDS-4009-3SSC-LV(-T) 型号：9.51 W
    EDS-4009-3SSC-HV(-T) 型号：12.34 W
    过载电流保护支持
    反接保护支持
    机械特性
    IP 等级IP40

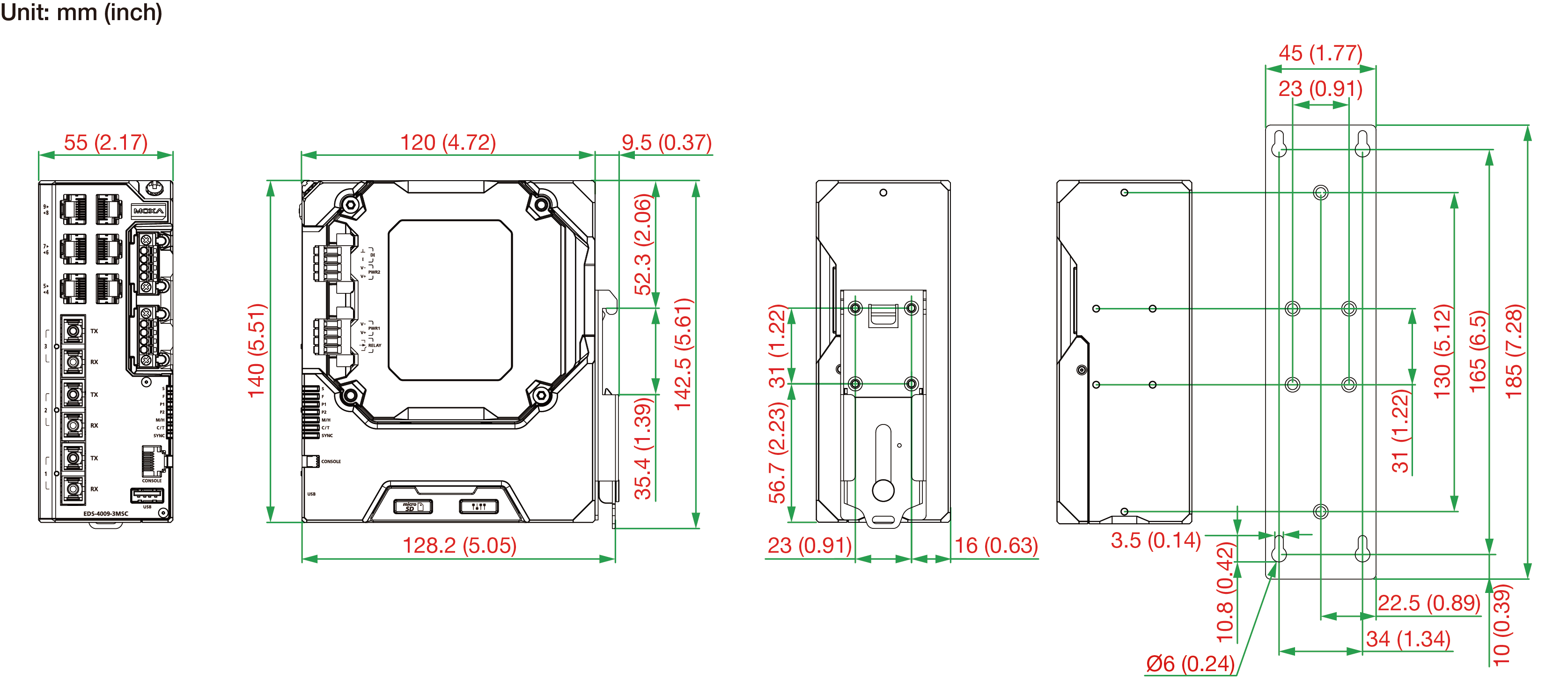

    尺寸EDS-4009-3MSC(-T)/EDS-4009-3SSC(-T) 型号：
    55 x 140 x 120 mm（2.17 x 5.51 x 4.72 英寸）
    EDS-4009-3MST(-T) 型号：
    55 x 140 x 132 mm（2.17 x 5.51 x 5.20 英寸）
    重量EDS-4009-3MSC(-T) 型号：821.5 g (1.81 lb)
    EDS-4009-3MST(-T) 型号：920 g (2.03 lb)
    EDS-4009-3SSC(-T) 型号：932 g (2.05 lb)
    安装导轨式安装，壁挂式安装（带可选套件）
    外壳金属
    工作环境
    工作温度标准型号：-10 至60°C（14 至140°F）
    宽温型号：-40 至75°C（-40 至167°F）
    存储温度（含包装） -40 至85°C（-40 至185°F）
    相对湿度5 至95%（非冷凝）
    安规认证
    工业网络安全IEC 62443-4-1
    IEC 62443-4-2
    安全UL 61010-2-201、EN 62368-1 (LVD)
    EMC EN 55022/24，EN 61000-6-2/-6-4
    EMI CISPR 32，FCC Part 15B Class A
    EMS IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    振动IEC 60068-2-6
    冲击IEC 60068-2-27
    自由落体IEC 60068-2-32
    轨道交通EN 50121-4
    交通控制NEMA TS2
    MTBF
    时间EDS-4009-3MSC-LV/-LV-T 型号：972,841 小时
    EDS-4009-3MSC-HV/-HV-T 型号：482,263 小时
    EDS-4009-3MST-LV/-LV-T 型号：972,841 小时
    EDS-4009-3MST-HV/-HV-T 型号：482,263 小时
    EDS-4009-3SSC-LV/-LV-T 型号：972,841 小时
    EDS-4009-3SSC-HV/-HV-T 型号：482,263 小时


    保修

    保修期限5 年
    详情请参阅www.moxa.com.cn/warranty


    包装清单

    设备1 x EDS-4009 系列交换机
    文件1 x 快速安装指南
    1 x 产品通知，简体中文
    1 x 质量检验产品认证，简体中文
    1 x 保修卡
