TN-4500A 系列
特点和优势
最多 4 个千兆端口，支持 PoE 功能
24 至 110 VDC 隔离电源输入
光纤型号配有 2 个千兆光纤端口，内嵌多模 Q-ODC® 接口
旁路型号配有 2 个千兆端口，具备旁路中继功能
符合所有 EN 50155 强制性测试项目
支持 -40 至 75°C 工作温度
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
多达 20 个符合 IEEE 802.3at/af 标准的 PoE 端口
每个 PoE 端口供电可达 30 W
介绍

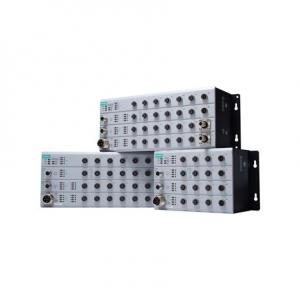

ToughNet TN-4500A 系列 M12 网管型工业以太网交换机专为轨道车辆和轨旁安装等轨交应用而设计。 此系列交换机通过 M12 接头和其他圆形接头紧密、牢靠的连接，可确保在工业环境的振动和冲击下稳定地运行。TN-4500A 系列以太网交换机配备 12 个或 24 个百兆以太网 M12 端口，并提供符合 IEEE 802.3at/af 标准的 PoE 型号可选；千兆以太网型号配备 4 个支持 PoE 功能的千兆以太网接口，并提供旁路中继功能可选。此外，光纤模型还提供 2 个千兆光纤接口内嵌 2 km 多模光纤收发器。PoE 型号交换机可作为供电设备 (PSE)。
每个端口供电可达 30 W 功率，适合为符合 IEEE 802.3at/af 标准的受电设备 (PD) 供电，如 IP 摄像头、无线接入点和 IP 电话。24 至 110 VDC 宽范围电源输入和隔离双电源输入，不仅可在全球不同地点使用同样的输入电源，还增强了通信系统的稳定性。此外，此系列交换机支持 -40 至 75°C 工作温度，可在恶劣环境下进行部署。TN-4500A 系列以太网交换机符合 EN 50155，包括工作温度、电源输入电压、浪涌、ESD 和振动，以及保护涂层和电源绝缘，使其适用于各种工业应用。
其他特点和优势
-
在每台交换机总功率预算为 120W 的情况下，每个 PoE 端口供电可达 30W 的功率
-
IPv6 Ready 标志认证（IPv6 标志委员会认证）
-
此类交换机符合 EN 50155 标准测试，非常适合轨道车辆应用
-
DHCP Option 82，用于不同策略分配 IP 地址
-
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 20 ms @ 250 台交换机），以及 RSTP/STP/MSTP 网络冗余
-
IGMP snooping 和 GMRP，用于过滤组播流量
-
支持 EtherNet/IP 和 Modbus TCP 工业以太网协议
-
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划
-
QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持对实时流量的分级和排序
-
IEEE 802.3ad、LACP，可优化网络带宽
-
SNMPv1/v2c/v3 支持不同级别的网络管理
-
TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全
-
RMON 支持主动、高效的网络监控
-
带宽管理，可预防出现不稳定的网络状态
-
基于 MAC 地址的端口锁定功能，防止未经授权的访问
-
支持端口镜像功能，便于在线调试
-
通过电子邮件和继电器输出自动发出异常警告
-
快速换线恢复
-
LLDP 支持通过网络管理软件自动发现网络拓扑
-
通过 web 浏览器、Telnet/串口 console、CLI 和 Windows 管理工具进行配置
-
环路保护防止网络环路
-
支持面板式安装
-
报警功能通道
2 x 继电器输出，采用 1 个 M12 A-coded 5-pin 公头接头，纯电阻性负载：1 A @ 30 VDC
-
10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）
TN-4516A-4GTX-WV-T： 4
TN-4516A-4GTX-WV-CT-T：4 -
10/100BaseT(X) 端口（M12 D-coded 4-pin 母头接头）
TN-4516A 系列非 PoE 型号：12
TN-4524A/4528A 系列：8 -
PoE 端口（10/100BaseT(X)，M12 D-coded 4-pin 母头接头）
TN-4516A 系列 PoE 型号：12
TN-4524A/4528A 系列：16 -
PoE 端口（10/100/1000BaseT(X)，M12 A-coded 8-pin 母头接头）
TN-4500A 系列 PoE 型号：4
TN-4500A 系列 PoE 型号，带光纤或旁路：2 -
10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头，带旁路功能）
TN-4516 A-4GTXBP 系列：4
TN-4516A-12PoE-2GPoE-2GTXBP 系列：2
TN-4528A-16PoE-2GPoE-2GTXBP 系列：2 -
10/100/1000BaseT(X) 端口，Q-ODC 光纤接头
TN-4516A-12PoE-2GPoE-2GODC 系列：2
TN-4528A-16PoE-2GPoE-2GODC 系列：2 -
标准
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1p，用于服务等级
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1s，用于多生成树协议 (MSTP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1X，用于授权认证
IEEE 802.3，用于 10BaseT
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3af/at，用于 PoE/PoE+ 输出：TN-4500A 系列 PoE 型号
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
-
广播转发
IP 定向广播，广播转发
-
配置选项
命令行界面 (CLI)，通过串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具
-
过滤
802.1Q、GMRP、GVRP、IGMP v1/v2/v3、基于端口的 VLAN、静态组播
-
工业协议
EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)
-
管理
Back Pressure Flow Control（背压流量控制）、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMP Inform、SNMP Trap、Syslog、Telnet 和 Account Management（账户管理）
-
MIB
Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB
-
冗余协议
链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、带 DRC 的 Turbo Ring
-
安全
广播风暴保护、HTTPS/SSL、本地帐户访问管理、TACACS+、端口锁定、RADIUS、速率限制和 SSH
-
对时服务
IEEE 1588 PTP v1/v2、NTP Server/Client、SNTP
-
IGMP 分组
256
-
最大 VLAN 数量
64
-
VLAN ID 范围
VID 1 至 4094
-
LED 指示灯
STATE、PWR1、PWR2、FAULT、10/100/1000M
-
Console 端口
M12 A-coded 公头接头
-
输入电流
TN-4516A 系列非 PoE 型号：最大 0.7 A @ 24 VDC
TN-4516A 系列 PoE 型号：最大 7.0 A @ 24 VDC
TN-4524A 系列：最大 6.5 A @ 24 VDC
TN-4528A 系列：最大 7.2 A @ 24 VDC -
输入电压
24/36/48/72/96/110 VDC
-
电源输入数量
2
-
工作电压
16.8 至 137.5 VDC
-
过载电流保护
支持
-
电源接头
M23 接头
-
反接保护
支持
-
PoE 功率预算总量
TN-4500A 系列 PoE 型号：120 W
-
外壳
金属
-
IP 等级
IP42
-
尺寸
TN-4516A 系列：229.8 x 132 x 122.3 mm（9.05 x 5.20 x 4.81 英寸）
TN-4524A/4528A 系列：347.8 x 132 x 122.3 mm（13.70 x 5.20 x 4.81 英寸） -
重量
TN-4516A 系列非 PoE 型号：1,965 g (4.32 lb)
TN-4516A 系列 PoE 型号：2,607 g (5.74 lb)
TN-4516A 系列光纤型号：2,705 g (5.96 lb)
TN-4524A 系列：3,063 g (6.74 lb)
TN-4528A 系列：3,304 g (7.27 lb)
TN-4528A 系列光纤型号：3,375 g (7.44 lb) -
安装
