IEC 61850-3工业以太网交换机

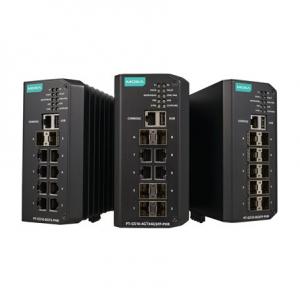

PT-G510 系列
PDF文档下载
产品示意图
软件驱动
点此询价
  • 介绍

    PT-G510 系列旨在为要求零恢复时间冗余的数字变电站中的关键任务应用,提供最高级别的系统可用性和数据完整性。PT-G510 系列支持 PRP/HSR,可实现变电站和过程自动化系统的无缝冗余。对于时间关键型应用,还支持基于硬件的 IEEE 1588v2 PTP。 PT-G510 系列采用高度耐用的设计,通过 IEC 61850-3 Edition 2 Class 2 认证,可满足变电站应用的苛刻要求。

    PT-G510 系列配备 8 个 100/1000BaseT(X) 以太网端口或 100/1000BaseSFP 插槽,带有两个专用 100/1000BaseSFP PRP/HSR 端口,并支持完整的冗余协议套件,其中包括 PRP、HSR、MRP、STP、MSTP 和 RSTP ,可实现最大的网络可靠性。 PT-G510 系列进一步支持 GOOSE 检查,可有效地监视 GOOSE 数据包,并具有基于 IEC 61850-90-4 交换机数据建模的内置 MMS 服务器,可用于电力 SCADA 系统。

    • 100/1000BaseT(X) 端口(RJ45 接头)



      PT-G510-8GTX-PHR 型号:8
      PT-G510-4GTX4GSFP-PHR 型号:4

    • 100/1000BaseSFP 端口



      PT-G510-8GSFP-PHR 型号:10
      PT-G510-4GTX4GSFP-PHR 型号:6

    • 标准



      IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
      IEEE 802.3ab,用于 1000BaseT(X)
      IEEE 802.3z,用于 1000BaseX
      IEEE 802.1D-2004,用于生成树协议 (STP)
      IEEE 802.1w,用于快速生成树协议 (RSTP)
      IEEE 802.1p,用于服务等级
      IEEE 802.1Q,用于 VLAN 标记
      IEEE 802.1X,用于授权认证
      IEEE 802.3ad,用于 LACP 端口聚合
      IEEE 802.3x,用于流量控制

    • 管理



      HTTPS
      Dying Gasp
      背压流量控制
      DHCP Option 66/67/82
      光纤检查
      流量控制
      LLDP
      端口镜像
      SNMP Inform
      BOOTP
      DHCP Server/Client
      HTTP
      IPv4/IPv6
      RARP
      SMTP
      SNMPv1/v2c/v3
      Syslog
      Telnet
      TFTP

    • MIB



      MIB-II
      Ethernet-like MIB
      Bridge MIB
      P-BRIDGE MIB
      Q-BRIDGE MIB
      RSTP MIB
      RMON MIB Groups 1、2、3、9

    • 过滤



      IGMP v1/v2/v3
      GMRP
      GVRP
      802.1Q
      QinQ VLAN

    • 冗余协议



      链路聚合
      MSTP
      RSTP
      STP
      Turbo Chain
      Turbo Ring
      MRP
      HSR
      PRP
      耦合
      RSTP 分组

    • 安全



      RADIUS
      TACACS+
      SSH
      端口锁定
      广播风暴保护
      MAB 认证
      Sticky MAC
      访问控制列表

    • 对时服务



      NTP Server/Client
      SNTP
      基于硬件的 IEEE 1588v2 PTP

    • 变电站



      GOOSE Check
      IEC 61850 QoS
      MMS

    • 优先级队列



      8

    • 最大 VLAN 数量



      256

    • VLAN ID 范围



      1 至 4094

    • RSTP 分组 ID 范围



      1 至 4094

    • IGMP 分组



      4096

    • MAC 地址表大小



      16 K

    • 数据包缓冲区大小



      12 Mb

    • Console 端口



      RS-232 (RJ45)

    • 存储端口



      USB Type A

    • 输入电压



      -HV 型号:
      110-220 VAC、110-220 VDC(88 至 300 VDC,85 至 264 VAC)

      -WV 型号:
      24-48 VDC(18 至 72 VDC)

      注:-HV 和 -WV 两种型号均支持采用单电源模块的双电源输入;
      -HV 型号 220V 供电时不支持双电源冗余;

    • 输入电流



      -HV 型号:
      0.5 A @ 110-220 VAC
      0.3 A @ 110-220 VDC

      -WV 型号:
      1.1 A @ 24-48 VDC

    • 报警功能通道



      纯电阻性负载:1 A @ 24 VDC

    • 过载电流保护



      支持

    • 反接保护



      支持

    • IP 等级



      IP30

    • 尺寸(无挂耳)



      74 x 148 x 120 mm(2.91 x 5.83 x 4.72 英寸)

    • 重量


    • 可选配件
        描述
