IEC 61850-3工业以太网交换机

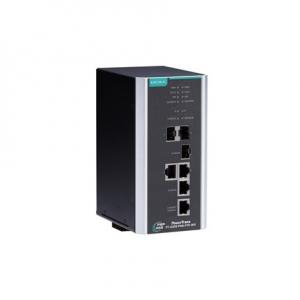

PT-G503 系列
PDF文档下载
产品示意图
软件驱动
点此询价

  • 介绍

    PT-G503-PHR-PTP 系列冗余交换机 (RedBoxes) 符合工业自动化网络的最新冗余协议标准 IEC 62439-3 条款 4（并行冗余协议，PRP）和 IEC 62439-3 条款 5（高可用性无缝冗余，HSR）。PRP/HSR 确保关键型应用中的系统可用度和数据完整性，特别是要求零恢复时间冗余的变电站和过程自动化系统。此产品支持冗余协议耦合和 QuadBox。通过耦合和 QuadBox 功能，从而可以接入 HSR 环网，建立多功能冗余网络。PT-G503-PHR-PTP 系列配有 3 个 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽 Combo 端口。

    1 个插槽（INTERLINK 端口）用于内部连接 SAN（单端口节点）。另外 2 个端口（LAN A 和 LAN B 端口）用于 PRP/HSR 冗余协议通信。全千兆以太网端口设计确保 PT-G503-PHR-PTP 可为 PRP/HSR 系统提供高性能。

    PT-G503-PHR-PTP 系列支持一步端到端透明时钟模式所需的 IEEE 1588v2 PTP，满足对时间要求严格的应用的需求；还支持 24/48 VDC 或 110/220 VDC/VAC 电源输入范围和隔离冗余电源输入，从而提高电源可靠性。

    其他特点和优势

    • PRP（并行冗余协议）：在零恢复时间网络上，通过两个独立通路同时接收不同 LAN 发送的数据或向其发送数据

    • HSR（高可用性无缝冗余）：复制每个帧并在 HSR 环网中双向传输，实现零时差切换

    • PRP/HSR 耦合：支持从 HSR 环网节点到冗余 PRP LAN 的耦合（多达 7 个 PRP LAN）

    • QuadBox 功能：通过 2 台独立 RedBoxes 上的 2 个 INTERLINK 端口互联，支持环网对等耦合

    • Fiber Check™ 提供对 SFP 光纤端口的监控和诊断功能

    • 基于硬件的 IEEE 1588v2 PTP（精密时间协议）一步端到端透明时钟，支持精确的网络时间同步

    • 通过电子邮件和继电器输出自动发出异常警告

    • 可通过 Web 浏览器、CLI、Windows 管理工具和 ABC-02 自动备份配置器进行配置

    • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP+）



      3

    • Console 端口



      以太网 console (10/100/1000Mbps RJ45)

    • 标准



      IEEE 802.3，用于 10BaseT
      IEEE 802.3ab，用于 1000BaseT(X)
      IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
      IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

    • 过滤



      静态组播

    • 工业协议



      Modbus TCP

    • 管理



      Back Pressure Flow Control（背压流量控制）、BOOTP、DHCP Client、Fiber check、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet

    • 变电站



      MMS

    • 冗余协议



      HSR、PRP、RSTP 分组

    • 安全



      HTTPS/SSL、TACACS+、RADIUS、SSH、信任访问控制

    • 对时服务



      NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于硬件）

    • MIB



      IEC 62439-3 MIB

    • 存储端口



      USB Type A

    • Console 端口



      USB 串口 console（Type B 接头）

    • 报警功能通道



      纯电阻性负载： 1 A @ 24 VDC

    • 数字输入



      +13 至 +30 V 表示状态 1
      -30 至 +3 V 表示状态 0
      最大输入电流：8 mA

    • 输入电压



      PT-G503-PHR-PTP-HV：
      冗余双输入
      110/220 VAC/VDC（85 至 264 VAC，88 至 300 VDC）

      PT-G503-PHR-PTP-WV：
      冗余双输入
      24/48 VDC（18 至 72 VDC）

    • 过载电流保护



      支持

    • 反接保护



      支持

    • 输入电流



      PT-G503-PHR-PTP-HV：0.260/0.170 A @ 110/220 VAC
      PT-G503-PHR-PTP-HV：0.150/0.080 A @ 110/220 VDC
      PT-G503-PHR-PTP-WV：0.660/0.360 A @ 24/48 VDC

    • 电源接头



      1 个可拆卸 5 触点接线端子

    • 外壳



      铝

    • IP 等级



      IP40

    • 尺寸（无挂耳）



      80 x 160 x 110 mm（3.15 x 6.30 x 4.33 英寸）

    • 重量



      1210 g (2.69 lb)

    • 安装



      导轨式安装

    • 工作温度



      -40 至 85°C（-40 至 185°F）

    • 可选配件
        描述
