介绍

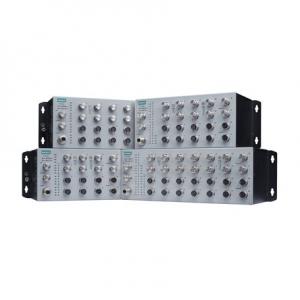

ToughNet TN-4500B 系列 M12 网管型工业以太网交换机专为轨道车辆和轨旁安装等轨交应用而设计。此系列交换机通过 12 接头和其他圆形接头紧密、牢靠的连接，可确保在工业环境的振动和冲击下稳定地运行。TN-4500B 系列以太网交换机提供 8 到 28 个以太网端口，带或不带符合 IEEE 802.3at/af 标准的 PoE 功能。千兆型号还具有多达 8 个千兆以太网端口。

24 到 110 VDC 宽范围电源输入和隔离双电源输入不仅可在全球不同地点使用同样的输入电源，还增强了通信系统的稳定性。此外，此系列交换机支持-40 至70°C 工作温度，可在恶劣环境下进行部署。TN-4500B 系列以太网交换机符合EN 50155，包括工作温度、电源输入电压、浪涌、ESD 和振动，以及保护涂层和电源绝缘，使其适用于各种工业应用。
其他特点和优势
- 符合 IEC 62443-4-2:2019 的网络安全功能
- 适用于机车车辆应用的坚固 EN 50155 以太网交换机
- Turbo Ring 和 RSTP/MSTP/STP/MRP 用于网络冗余
- 壁挂式安装
- 自动恢复连接设备的 IP 地址
- 可通过 Web 浏览器、Telnet/串行控制台或 Windows 实用程序进行配置
- 10/100BaseT(X) 端口（M12 D-code 4 pin，母头）

  TN-4516B-CT-T：16
  TN-4516B-8G-CT-T：8
- PoE 端口（10/100BaseT(X)，M12 D-coded 4-pin 母头接头）

  TN-4516B PoE 型号：8
  TN-4520B 型号：12
- 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

  TN-4516B-8G-CT-T：8
  TN-4516B-8P-4G-4GP-CT-T：4
  TN-4520B-12P-4G-4GP-CT-T：4
- PoE 端口（100/1000BaseT(X)，M12 X-coded 8-pin 母头接头）

  16/20 端口 PoE 型号：4
- 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头，带旁路功能）

  -4GBP 型号：4
- 标准

  IEEE 802.3，用于 10BaseT
  IEEE 802.3u，用于 100BaseT(X)
  IEEE 802.3ab，用于 1000BaseT(X)
  IEEE 802.3af/at，用于 PoE/PoE+ 输出
  IEEE 802.1D-2004，用于生成树协议 (STP)
  IEEE 802.1p，用于服务等级
  IEEE 802.1Q，用于 VLAN 标记
  IEEE 802.1w，用于快速生成树协议 (RSTP)
  IEEE 802.1X，用于授权认证
  IEEE 802.3x，用于流量控制
- 配置选项

  通过串口/Telnet/SSH 实现的命令行界面 (CLI)
  Web Console (HTTP/HTTPS)
  Windows 管理工具
- 过滤

  GMRP
  GVRP
  GARP
  802.1Q VLAN
  IGMP Snooping v1/v2/v3
  IGMP Querier
  静态组播
- 管理

  IPv4/IPv6
  流量控制
  背压流量控制
  DHCP Server
  DHCP Client
  DHCP Relay Agent (Option 82)
  QoS/CoS/ToS
  ARP
  RARP
  LLDP
  端口镜像
  Linkup Delay
  SMTP
  SNMP Trap
  SNMP Inform
  SNMPv1/v2c/v3
  RMON
  TFTP
  SFTP
  HTTP
  HTTPS
  Telnet
  Syslog
  Private MIB
  环路保护
- MIB

  P-BRIDGE MIB
  Q-BRIDGE MIB
  Ethernet-like MIB
  IEEE8021-SPANNING-TREE-MIB
  IEEE8021-PAE-MIB
  IEEE8023-LAG-MIB
  LLDP-EXT-DOT1-MIB
  LLDP-EXT-DOT3-MIB
  SNMPv2-MIB
  RMON MIB Groups 1、2、3、9
- 冗余协议

  STP
  RSTP
  MSTP
  Turbo Ring v2
  链路聚合
  Ring Coupling
  静态端口聚合
  LACP
  MRP
- 安全

  速率限制
  信任访问控制
  端口锁定
  Sticky MAC
  HTTPS/SSL
  SSH
  RADIUS
  TACACS+
  访问控制列表
  登录和密码政策
  DHCP Snooping
- 对时服务

  SNTP Server/Client
  NTP Server/Client
- MAC 地址表大小

  16 K
- IGMP 分组

  1024
- 最大 VLAN 数量

  256
- VLAN ID 范围

  VID 1 至 4094
- 优先级队列

  8
- LED 指示灯

  PWR1、PWR2、FAULT、STATE、MSTR/HEAD、CPLR/TAIL、以太网端口、PoE 端口
- Console 端口

  M12 B-coded 5-pin 母头接头 (RS-232)
- M12 接头

  M12 A-coded 5-pin 母头（用于 ABC-02 USB 存储）
- 输入电流

  TN-4516B 非 PoE 型号：0.83 A @ 24 VDC
  TN-4516B PoE 型号：9.3 A @ 24 VDC
  TN-4520B PoE 型号：9.3 A @ 24 VDC
- 输入电压

  24/36/48/72/96/110 VDC
  冗余双电源输入
  电源输入数量：2
- 工作电压

  16.8 至 137.5 VDC
- 电源接头

  M12 K-coded 5-pin 公头接头
- 过载电流保护

  支持
