EN50155以太网交换机

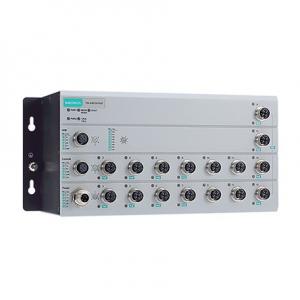

TN-G4500 系列
PDF文档下载
产品示意图
软件驱动
点此询价

  • 介绍

    ToughNet TN-G4500 系列 M12 网管型工业以太网交换机专为轨道车辆和轨旁安装等轨交应用而设计。 此款交换机通过 M12 接头和其他类似圆形接头紧密地、牢靠的连接，可确保在工业环境的振动和冲击下稳定地运行。 TN-G4500 系列以太网交换机配备 4 个支持 PoE 功能的 10G 以太网 M12 端口，12 个千兆以太网 M12 端口、其中 8 个支持 PoE 功能。PoE 交换机可作为供电设备 (PSE)，每个端口供电可达 30 W 功率，适合为符合 IEEE 802.3at/af 标准的受电设备 (PD) 供电，如 IP 摄像头和无线接入点。

    TN-G4500 系列配有专为推拉式接口设计的 M12 接头，方便快速安装，允许使用 M12 旋转接口。24 至 110 VDC 宽范围电源输入和隔离双电源输入，使用户不仅可以在全球不同地点使用相同类型的电源，还提高了通信系统的可靠性。此外，-40 至 70°C 宽温工作允许其在恶劣环境下进行部署。 TN-G4500 系列符合 EN 50155 标准的基本部分，包括工作温度、电源输入电压、浪涌、ESD、振动和电源绝缘，以及带有保护涂层的型号，使其适用于各种工业应用。



    其他特点和优势

    • 在每台交换机总功率预算为 120W 的情况下，每个 PoE 端口供电可达 30W 的功率

    • DHCP Option 82，用于不同策略分配 IP 地址

    • IGMP snooping 和 GMRP，用于过滤组播流量

    • 支持 EtherNet/IP 和 Modbus/TCP 工业以太网协议

    • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

    • QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持对实时流量的分级和排序

    • IEEE 802.3ad LACP，可优化网络带宽

    • SNMPv1/v2c/v3 支持不同级别的网络管理

    • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性

    • RMON 支持主动、高效的网络监控

    • 带宽管理，可预防出现不稳定的网络状况

    • 端口锁定，只允许访问授权的 MAC 地址

    • 支持端口镜像功能，便于在线调试

    • 通过电子邮件和继电器输出自动发出警告通知

    • 快速换线恢复

    • LLDP 支持通过网络管理软件自动发现网络拓扑

    • 通过 Web 浏览器、Telnet/串口 console、CLI 和 Windows 管理工具进行配置

    • 环路保护防止网络环路

    • 壁挂式安装

    • 10GBaseT(X) 端口（M12 X-coded 8-pin 母头接头，带旁路功能）



      TN-G4516 BP 型号： 2

    • 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）



      4

    • PoE 端口（10GBaseT(X)，M12 X-coded 8-pin 母头接头）



      TN-G4516 非 BP 型号：4
      TN-G4516 BP 型号：2

    • PoE 端口（100/1000BaseT(X)，M12 X-coded 8-pin母头接头）



      8

    • 标准



      IEEE 802.1D-2004，用于生成树协议 (STP)
      IEEE 802.1p，用于服务等级
      IEEE 802.1Q，用于 VLAN 标记
      IEEE 802.1s，用于多生成树协议 (MSTP)
      IEEE 802.1w，用于快速生成树协议 (RSTP)
      IEEE 802.1X，用于授权认证
      IEEE 802.3，用于 10BaseT
      IEEE 802.3ab，用于 1000BaseT(X)
      IEEE 802.3u，用于 100BaseT(X)
      IEEE 802.3bz，用于 5GBaseT 和 2.5GBaseT
      IEEE 802.3an，用于 10GBaseT
      IEEE 802.3ad，用于 LACP 端口聚合
      IEEE 802.3af/at，用于 PoE/PoE+ 输出
      IEEE 802.3x，用于流量控制

    • 广播转发



      IP 定向广播，广播转发

    • 配置选项



      命令行界面 (CLI)，通过串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

    • 过滤



      802.1Q、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN、静态组播

    • 工业协议



      SNMPv1/v2c/v3

    • 管理



      Account Management（账户管理）、Back Pressure Flow Control（背压流量控制）、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMPInform、Syslog、Telnet 和 SNMP Trap

    • MIB



      Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIBGroups 1、2、3、9、RSTP MIB

    • 冗余协议



      链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、带 DRC 的 Turbo Ring

    • 安全



      TACACS+、广播风暴保护、HTTPS/SSL、本地帐户访问管理、端口锁定、RADIUS、速率限制和 SSH

    • 对时服务



      NTP Server/Client，SNTP

    • IGMP 分组



      256

    • 最大 VLAN 数量



      256

    • 优先级队列



      4

    • VLAN ID 范围



      VID 1 至 4094

    • LED 指示灯



      PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、以太网、PoE

    • Console 端口



      RS-232（M12 B-coded 5-pin 母头接头）

    • 输入电压



      24/36/48/72/96/110 VDC

    • 电源输入数量



      2

    • 工作电压



      16.8 至 137.5 VDC

    • 过载电流保护



      支持

    • 反接保护



      支持

    • PoE 功率预算总量



      120 W

    • 输入电流



      7.5 A @ 24 VDC

    • 电源接头



      M12 K-coded 5-pin 公头接头

    • 可选配件
        描述
