简介EDS-P510系列网管型千兆冗余以太网交换机标配4个10/100BaseT（X）802.3af（PoE）兼容以太网口以及3个千兆组合以太网口。每个PoE端口提供最高15.4 W的电源，在交流电源不便使用或受价格因素限制时提供给相连设备（如监控摄像机、无线接入点和IP电话）。EDS-P510以太网交换机是具备高度灵活性，SFP光纤端口传输数据到控制中心的距离最高达80公里，并具有高抗电磁干扰能力。支持多种管理功能，EDS-P510因其支持可扩展的主干网结构以及以太网供电，尤其适用于自动化安全应用（如IP监控和门禁系统）。通过弹性的骨干网架构和支持以太网供电为这些应用发挥更大的优势。
特点- 先进的PoE管理功能
- IPv6 Ready认证（IPv6标志委员会认证）
- IEEE 1588PTP（精密时间协议），用于与网络同步的准确时间
- DHCP Opition 82，用于以不同策略分配IP地址
- 支持工业以太网协议Modbus/TCP
- 支持IEC 61850 GOOSE消息传递
- Turbo Ring（满载时自愈时间<20ms）和RSTP/STP (IEEE 802.1w/D)
- IGMP Snooping和GMRP，用于过滤工业以太网协议中的多播流量
- 支持基于端口的VLAN、IEEE802.1Q VLAN 和GVRP协议，使网络规划简单易行
- 支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加决定权
- 支持端口中继，最大化利用带宽
- 支持IEEE 802.1X, HTTPS, and SSH，增强网络的安全性
- SNMP V1/V2c/V3针对不同等级的网络管理
- RMON功能能够提供有效的网络监视和预测能力
- 带宽管理能够预防不可预计的网络状态
- 锁定端口仅允许授权MAC地址访问
- 端口镜像可用于在线调试 - 技术 标准: IEEE 802.3af，用于以太网供电
IEEE 802.3，用于10BaseT
IEEE 802.3u，用于100BaseT(X) 和100Base FX
IEEE 802.3ab，用于1000BaseT(X)
IEEE 802.3z，用于1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1D，用于生成树形协议（STP）
IEEE 802.1w，用于快速STP
IEEE 802.1Q，用于VLAN标记
IEEE 802.1p，用于服务级别
IEEE 802.1X，用于协议认证
IEEE 802.3ad，用于与LACP一起的端口信息通路
协议: IGMPv1/v2 设备，GMRP, GVRP, SNMPv1/v2c/v3, DHCP
Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP,
SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog,
LLDP, Modbus/ TCP, IEEE 1588 PTP, IPv6
MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE
MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流控: IEEE 802.3x 流量控制，背压式流量控制
交换机性能 优先级队列: 4
VLAN最大可用数量: 64
VLAN ID 范围: 1 ~ 4094
IGMP组: 256
接口 光纤端口: 100/1000BaseSFP插槽
RJ45 端口: 10/100BaseT（x）或10/100/1000BaseT（X）自侦 测速度
控制器: RS - 232（ RJ45）
DIP开关: Turbo Ring, Master, Coupler, Reserve
LED指示: PWR1, PWR2, FAULT, 10/100/1000, 10/100,
MASTER, COUPLER, PoE
报警输出: 两路继电器输出，电流负载能力0.5A @ 48 VDC
数字输入: 电气隔离，共地。
•状态 1：+13 ~ +30V
•状态 0 ：-30 ~ +3V
•最大输入电流：8mA
电源 输入电压: 48VDC（46 ~ 50V），冗余输入
输入电流: 最大1.62@48VDC（功耗为15.4 W时，每个PoE
端口最多支持4个端口）
过电流保护: 提供
连接: 两个可移动 6 针接线端子
反接保护：提供
机械性能 外壳: IP30 防护等级，金属外壳

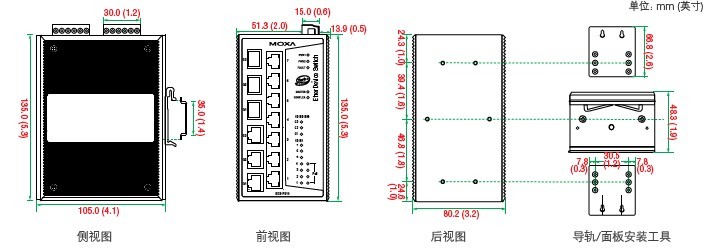

尺寸 (W x H x D) ：80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13
in)
重量: 1170 g
安装方式: 轨道安装，壁挂式安装（可选套件）
工作环境 工作温度:
标温：0 ～ 60°C（32 ~ 140°F）
宽温： -40℃ ~ 75℃（-40 ~ 167°F）
存储温度: -40 ~ 85°C（-40 ~ 185°F）
相对湿度: 5 ~ 95％（无凝露）
安规认证 安全: UL508（ 认证中） 危险环境: UL/cUL Class I, Division 2, Groups A, B, C, 和D (认证中);
ATEX Class I, Zone 2, Ex nC IIC (认证中)
EMI: FCC Part 15, CISPR (EN55022) class A
EMS:
EN61000-4-2 (ESD), 等级 3
EN61000-4-3 (RS), 等级 3
EN61000-4-4 (EFT), 等级 3
EN61000-4-5 (Surge), 等级 3
EN61000-4-6 (CS), 等级 3
EN61000-4-8
EN61000-4-11
海事: DNV（认证中），GL（认证中）
交通认证: NEMA TS2 (认证中)
冲击: IEC 60068-2-27
自由落体: IEC 60068-2-32
震动: IEC 60068-2-6
*注意：请访问 Moxa 网站获取最新认证信息。
保修 保修期: 5年
详细请查看www.moxa.com/保修
-
|
