简介
ioPAC 8500模块化RTU控制器的主系统使用基于ARM9的工业级CPU，模块使用基于ARM Cortex™M4的CPU。ioPAC 8500有2/5/9个I/O插槽，可选用85M系列模块。控制器CPU和模块CPU之间的USB总线的数据传输速度高达200 Mbps，双CPU架构可提供40 kHz的模拟输入采样 率，模拟输入数据的预先录制，以及毫秒级时间戳。此外ioPAC 8500支持C/C++编程能力，轨道级浪涌和ESD规格保护，-40~75℃工作温度，抗振保护，热插拔模块，2个10/100Mbps以太网端口，带2个MAC（用于Port Trunking），以及2个RS-232/422/485串口。不仅如此，Moxa还提供了Active OPC Server和DA-Center数据集成软件，让ioPAC 8500系列成为恶劣环境下数据采集和控制的全面解决方案。

计算机
 主CPU：ARM9 based CPU, 32-bit/192 MHz
I/O CPU：ARM Cortex M4 based CPU, 32-bit/80MHz
OS：Linux
时钟：实时时钟，带备用电池
内存：
• SDRAM：64 MB
• Flash：32 MB
• SRAM：256 KB（备用电池可持续1周）
• microSD™插槽：最高可达32 GB（兼容SD 2.0）
注意：在极端温度环境下使用，请使用功业级宽温microSD卡。
背板总线速率：最高可达200 Mbps（所有插槽）

以太网
 网口：2 x 10/100 Mbps, 2 MACs（IPs）, RJ45 or M12
保护：1.5 kV电磁隔离保护

串口通讯
 接口：
• 2个RS-232/422/485串口，软件可选（DB9 male）
• 1个RS-232调试端口（4-pin connector）
串口线保护：所有信号提供8 kV ESD保护

串口通讯参数
 校验位：None, Even, Odd
数据位：7, 8
停止位：1, 2
流控：RTS/CTS, XON/XOFF
波特率：300 bps ~ 921.6 Kbps

串口信号
 RS-232：TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w：Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w：Data+, Data-, GND

软件特性
 编程语言：C/C++
协议：Modbus/TCP, Modbus/RTU Master

电源需求
 输入电压：24 VDC nominal, 9 ~ 48 VDC
注意：符合EN 50155 @ 24 VDC
I/O模块电流：5 A @ 3.3 VDC（max.）
电源功耗：3.65 W @ 24 VDC

机械特性
 外壳：铝
尺寸：

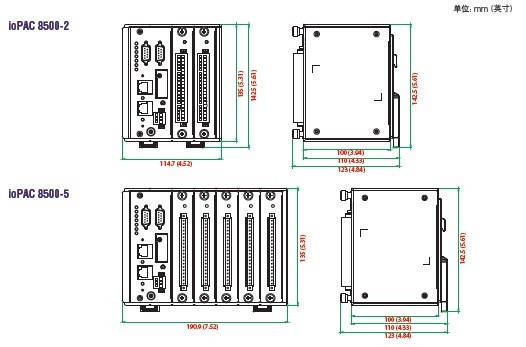

. 2个插槽：114.7 x 135 x 100 mm（4.52 x 5.31 x 3.94 in）
. 5个插槽：190.9 x 135 x 100 mm（7.52 x 5.31 x 3.94 in）

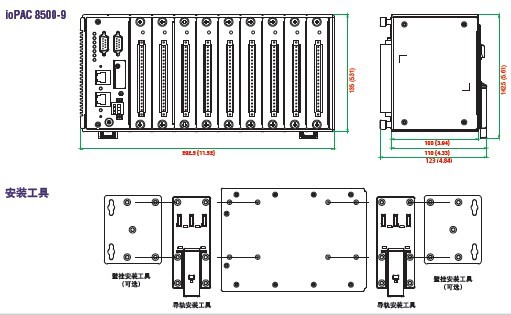

. 9个插槽：292.5 x 135 x 100 mm（11.52 x 5.31 x 3.94 in）
重量：
. 2个插槽：1300 g
. 5个插槽：2000 g
. 9个插槽：2575 g
安装方式：导轨安装（标准），壁挂安装（可选）
连接头：弹簧式接线端子

工作环境
 工作温度：-40 ~ 75 ℃（-40 ~ 176 °F）
存储温度：-40 ~ 85 ℃（-40 ~ 185 °F）
相对湿度：5 ~ 95%（non-condensing）
海拔高度：最高可达2000 m
注意：如果您希望产品可以应用在更高海拔地区，请与Moxa联系。

安规认证
 Safety：UL 508（Pending）
EMI：EN 55022, EN 61000-3-2; EN 61000-3-3; FCC
Part 15 Subpart B Class A
EMS：EN 55024, EN 61000-4-2, EN 61000-4-3, EN
61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-
8, EN 61000-4-11
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Rail Traffic：EN 50155, EN 50121-3-2, EN 50121-4
注意：请登陆Moxa网站了解最新的产品认证信息。

MTBF（平均无故障时间）
 时间：859, 979 hrs
数据库：Telcordia（Bellcore）

保修
 保修期：5年
