简介
ICF-1180I系列PROFIBUS转光纤转换器可以讲PROFIBUS信号转换为光纤信号。该转换器可延长串口传输距离，最高可达4 km（多模光纤）和45 km（单模光纤）。ICF-1180I为PROFIBUS系统提供2 KV光电隔离保护、冗余电源输入等工?，确保PROFIBUS设备保持在线。

光纤环
ICF-1180I转换器可将串口设备连接成光纤环，将ICF-1180I的Tx端口与邻近ICF-1180I的Rx端口相连，彼此相连，即可形成光纤环。届时，只需通过DIP开关来配置ICF-1180I的“单环模式”。当一个节点发送一个信号，信号会通过这个光纤环进行传输，直至最终返回到发射端，然后阻断其他信号。采用ICF-1180，您可以轻松设置光纤环，环内最多可连接126个节点。

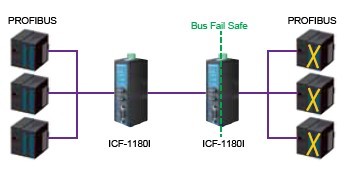

PROFIBUS故障保护
当PROFIBUS设备发生故障或串口连接失败时，它会产生电气噪声，导致总线发生故障。传统转换器让噪声信号通过光纤传输至其他转换器，这会破坏两个总线之间的数据传输，最终导致整个系统都没有数据通讯。一旦这种情况发生，工程师会无法找到故障设备，因为整个PROFIBUS网络都断网了。为了避免这种情况，ICF-1180I可检测和识别噪声信号。如果某个总线发生故障，噪声信号不会通过ICF-1180I进行传输，进而影响其他总线段。此外，ICF-1180I还会向工程师触发报警，告知发生故障的位置

规格
标准：IEC 61158-2 for PROFIBUS DP
接口
P1端口：PROFIBUS DP (DB9 female)
P2 端口：10/100 Base FX (ST Connector)
报警触点：一路继电器输出，电流承载能力1 A @ 24 VDC，常开
LED指示灯：PWR1， PWR2， Ready， P1 Status， P2
Status
DIP开关：
DIP 1~4 for baudrate setting
DIP 5: Fiber link monitor
DIP 6: Single Ring
DIP 7: Fiber Inverse Function
PROFIBUS通讯
数据位：9.6，19.2，45.45，93.75，187.5，500，1.5M，3M，6M 和 12M Kbit/s
自动波特率：是
隔离保护：2KV
光纤
点对点传输：全双工/半双工
环传输：半双工
机械特性
外壳：金属
安装：导轨

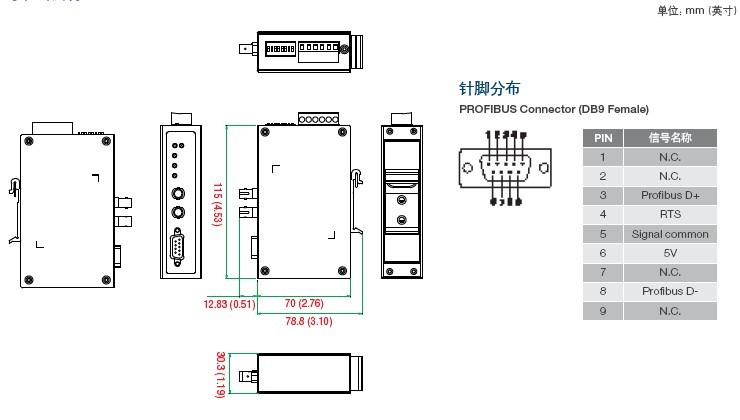

尺寸：30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)
工作环境
工作温度：
标准型号：0 ~ 60 °C（32 ~ 140 °F）
宽温型号：-40 ~ 75 °C（-40 ~ 140 °F）
工作湿度：5 ~ 95%（无凝露）

存储温度：-40 ~ 75 °C（-40 ~ 167 °F）
电源需求
输入电压：12 ~ 48 VDC
连接：接线端子
电源线保护：Level 3 (2KV) Surge Protection
反接保护：提供V+/V反接保护
过载保护：1.1 A
安规认证
UL 60950-1, EN 60950-1
EMC：CE (EN 55022 Class A, EN 55024)(EMI), FCC Part
15 Subpart B Class A(EMS)
保修
保修期：5年
