嵌入式以太网交换机

EOM-104

PDF文档下载

产品示意图

软件驱动

点此询价

概述与特点
规格
产品示意图
订购信息

简介EOM-104以太网交换机模块专为设备制造商设计，设备制造商可将其嵌入至他们的产品，令产品性能更佳，稳定性更强。同时，EOM-104模块提供的集成解决方案令嵌入操作简便，成本合理。模块支持10/100 Mbps快速以太网，内建TurboRing快速自愈时间小于20 ms。同时还提供丰富的外设，如Turbo Ring以及GPIO可编程针脚，是嵌入式以太网应用的理想解决方案。
特点10/100 Mbps 以太网接口
支持 Turbo Ring 和 RSTP/STP 以太网冗余协议
通过SNMP、电子邮件实现事件记录及通知
2/3 信用卡大小的尺寸
低功耗
工作温度：-40~75°C
EOM-104 评测工具包EOM-104 评测工具包包括评测板，电源适配器，软件CD 光盘，串口以及相关以太网电缆线，可快速便捷地评测所有功能。评测板带有以太网口，控制台端口，Turbo Ring DIP 开关，用来测试模块和应用。
技术标准：IEEE 802.3 10BaseT
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT（X）and 100BaseFX
IEEE 802.3x适用于flow control
IEEE 802.1D适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1p适用于Class of service
协议：SNMPv1/v2c/v3，DHCP Client，BootP，TFTP，
SMTP，RARP，RMON，HTTP，Telnet，Syslog
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，QBRIDGE
MIB，Bridge MIB，RSTP MIB，RMON MIB Group
1，2，3，9
流控：IEEE 802.3x 流控，背压式流控
接口以太网接口：
EOM-104:4 个10/100BaseT(X)
EOM-104-FO：2个10/100BaseT(X)和2个100BaseFX

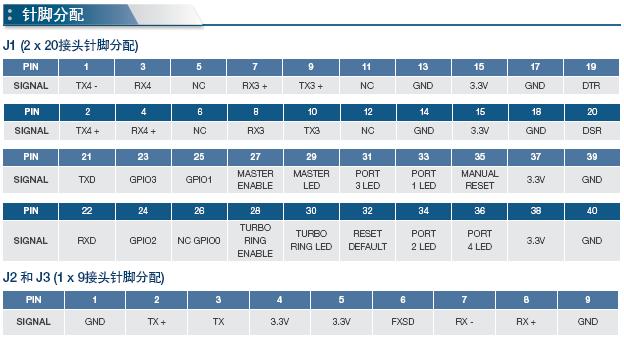

接头：1 个 2 x 20 pin接头，2 个1 x 9 pin接头
控制台端口：RS-232 (TxD，RxD，DTR，DSR)
GPIO：4 个可编程I/O针脚
电源输入电压：3.3 V
输入电流：0.59 A @ 3.3 V

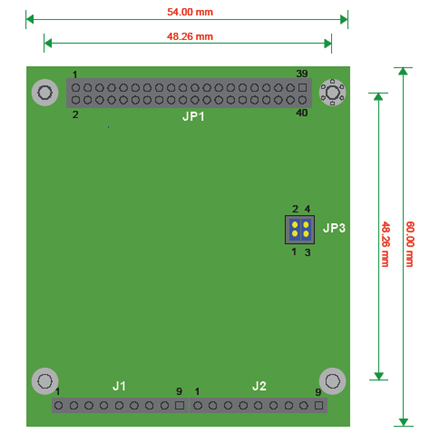

机械特性尺寸：54 x 60 x 8.25 mm(W x H x D)(2.13 x 2.36 x 0.32 in)
工作环境工作温度：-40 ~ 75°C (-40 ~ 167°F)
储存温度：-40 ~ 85°C (-40 ~ 185°F)
相对湿度：5~95% (无凝露)
安规认证 EMI：FCC Part 15，CISPR (EN55022) class A，CE class A
注意：请登陆Moxa网站，获取最新认证信息。
保修期5年
