简介
EDS-405A/408A-PN 是一款5和8口网管型以太网交换机，默认启用PROFINET。PN交换机可以简易的与SIMATIC STEP 7工程工具进行整合。它使自动化工程师能更方便的通过STEP 7进行配置，然后用自动化人机介面监控。EDS-405A/408A-PN交换机支持快速启动、Turbo Ring和Turbo Chain快速自愈科技，可以优化PROFINET网络性能。Moxa PROFINET交换机同时可以支持各种有用的管理功能，例如：IGMP snooping、IEEE 802.1Q VLAN、QoS、端口镜像、SNMP、带宽管理以及可以通过email发出事件触发报警。
特点
命令行界面（CLI),可快速配置主要网管功能
获得IPv6 Ready标志（IPv6标志委员会认证）
DHCP Opition 82，用于以不同策略分配IP地址
支持EtherNet/IP和Modbus/TCP管理及监控设备功能
提供PROFINET v2 conformance class B, GSD (General Station Description) v2，以及SIMATIC STEP 7设备图标
支持Turbo Ring，Turbo Chain（自愈时间 < 20 ms @250台交换机），RSTP/STP和MSTP网络冗余
IGMP Snooping和GMRP过滤组播封包
支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议，简易网络规划
支持QoS（IEEE802.1p及TOS/DiffServ）和增加网络稳定性
采用RMON有效提升网络监测和预测能力
支持SNMPv1/v2c/v3不同等级的网络管理协议
支持带宽管理，确保网络稳定性
支持端口镜像功能，便于在线调试
- 技术参数
标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)
IEEE 802.3x适用于流量控制
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1p适用于Class of Service
IEEE 802.1Q适用于VLAN Tagging
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，TFTP，SNTP，SMTP，RARP，RMON，HTTP，Telnet，，
Syslog，DHCP Option 66/67/82，BootP，LLDPEtherNet/IP，Modbus/TCP，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9，
流量控制：IEEE 802.3 x流量控制，背压式流控，
技术参数
MAC地址表大小：2 K (EDS-405A-PN)，8 K (EDS-408A-PN)
封包缓冲区大小：1 Mbit
接口
RJ45端口：10/100BaseT(X) 速率自侦测，全/半双工模式，MDI/MDI-X连接自侦测
控制台：RS-232（RJ45连接头）
DIP开关：Turbo Ring，Master，Coupler，Reserve
LED指示灯：PWR1，PWR2，FAULT，MSTR/HEAD，CPLR/TAIL，10/100M
报警通知：1路继电器输出，电流负载能力1 A @ 24 VDC
电源需求
输入电压：24 VDC (12 ~ 45 VDC)，双冗余输入
输入电压：
EDS-405A-PN：0.24 A @ 24 V
EDS-408A-PN：0.26 A @ 24 V
过载保护：提供
接口：1个可插拔的6针接线端子
反接保护：提供
机械特性
外壳：Metal，IP30防护等级

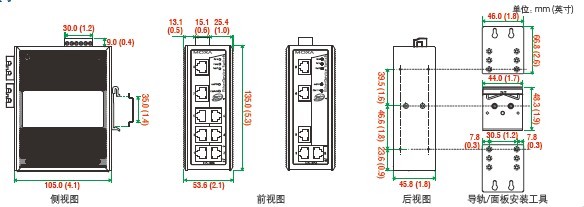

尺寸：53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Packing Size：19.2 x 16.8 x 9.3 cm
重量：650 g
包装重量：
EDS-405A系列：1140 g
EDS-408A系列：1220 g
安装：导轨式或者壁挂式安装（可选套件）
工作环境
标准型号：0 ~ 60 °C (32 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
安规认证
Safety：UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1**
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3，EN 61000-4-8
Marine：DNV，GL
Traffic Control：NEMA TS2
Rail Traffic：EN 50121-4*
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
*EDS-405A/408A-PN
**仅EDS-408A-PN系列
注：请登陆Moxa网站，获取最新认证信息。
MTBF（平均无故障时间）
时间：
EDS-405A-PN系列：392,000 hrs
EDS-408A-PN系列：363,000 hrs
数据库：Telcordia (Bellcore)，GB
保修
保修期：5年
-
|
