导轨式非网管型工业以太网交换机

EDS-305-M12系列

PDF文档下载

产品示意图

软件驱动

点此询价

概述与特点
规格
产品示意图
订购信息

简介
Moxa EDS-305-M12 以太网交换机专为恶劣的工业场合应用而设计。 EDS-305-M12 为一款工业级 5 端口非网管型以太网交换机，其 IP67 防尘防水保护等级外壳，可抵抗工业环境中水、石油、灰尘等干扰因子；同时 M12 坚实牢靠的接头设计，可确保工业以太网络稳固且持续地连结。 EDS-305-M12 具备标温 (0~ 60°C ) 及?温 (-40~ 75°C ) 二款机型，适用于高温高震动的严苛应用场所 ( 例如：轨道交通 ) ；其精巧外型，使之方便安装于工业现场，而不需额外的机柜保护。

特点
高性能以太网交换机技术
5个10/100BaseT(X)口(M12)
IEEE 802.3/ 802.3u/ 802.3x
存储并转发的封包传输结构
10/100M，全/半双工, MDI/MDI－X自适应
广播风暴屏蔽

工业级产品,稳定可靠
主动式电路保护
稳固的连接方式

坚固的设计
0~ 60°C工作温度范围；宽温型号工作温度范围－40~ 75°C
IP67等级的外壳设计
M-12连接器，连接可靠

可选附件
DR系列导轨24VDC电源
技术参数
标准：IEEE802.3，802.3u，802.3x
处理类型：储存和转发，IEEE802.3x全双工，无阻塞流量控
制
接口
M12端口：10/100BaseT(X)速率自动侦测，全/半双工和
MDI/MDI-X自适应
LED指示灯：Power，LNK/ACT
电源
输入电压：12 ~ 45 VDC，18 ~ 30 VAC (47 ~ 63 Hz)
输入电流：0.13A @ 24 VDC
0.28A @ 24 VAC
连接方式：一个M12插孔（A-coding），独立电源输入
过流保护/限流：1.1A
反接保护：提供
机械特性
外壳：IP67保护，塑料外壳

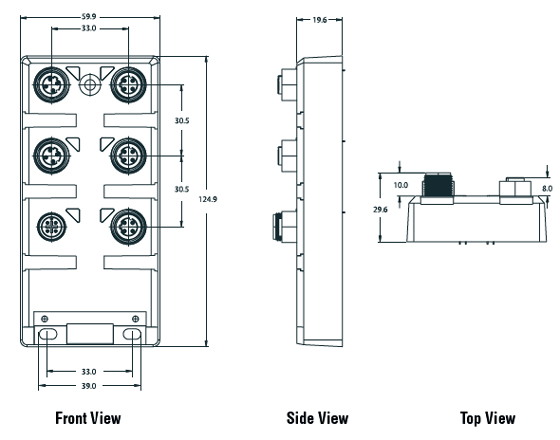

尺寸（W x H x D）：124.9 x 59.9 x 29.6 mm
4.92 x 2.36 x 1.17 in.
重量：250 g
安装方式：户外安装
环境参数
操作温度：0 ~ 60 °C（32 ~1 40 °F）
-40 ~ 75 °C（-40 ~ 167 °F）（宽温型号）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5~95%（无凝露）
安规认证
安全：UL508（认证中）
危险环境：
UL/cUL Class I，Division 2，Groups A and D
ATEX Zone 2，EEx nC IIC（认证中）
海事：GL，DNV（认证中）
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)，等级3
EN61000-4-3 (RS)，等级3
EN61000-4-4 (EFT)，等级3
EN61000-4-5 (Surge)，等级3
EN61000-4-6 (CS)，等级2
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由下落：IEC60068-2-32
震动：IEC60068-2-6
*欲知产品最新动态，请登陆Moxa网站查询
保修期
5年
