简介

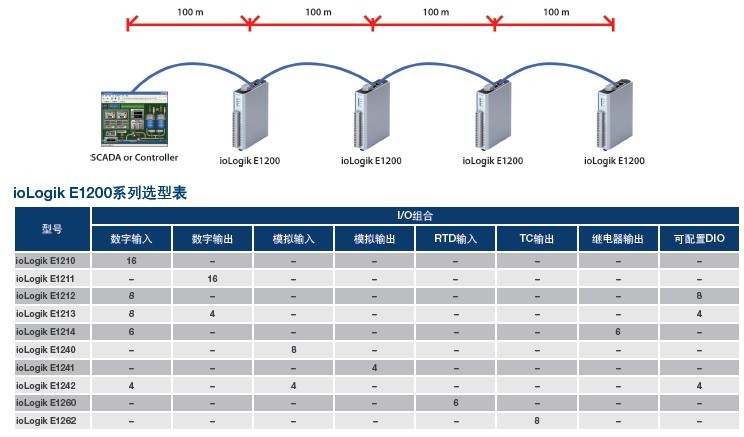

菊花链以太网I/O连接
Moxa正式推出一款全新的菊花链式以太网I/O。ioLogik E1210工业远程以太网I/O具有2个内嵌的以太网交换机口，可以将信息流向另一个以太网设备或连接到下一个菊花链上的ioLogik产品。像生产自动化，安防监控系统，隧道监控等应用中，可以使用菊花链以太网来建立标准以太网线缆上的多点I/O网络。许多工业自动化用户对于多点配置使用在现场总线的应用相当熟悉。远程以太网I/O ioLogik E1210的菊花链功能不仅增加了机器和控制面板间的连接，也降低了购买独立以太网交换机的费用，同时还大大节约了劳力和线缆成本。例如，假设一个生产工厂包括700个车间（每个车间20个节点），布线成本的减少可以达到整个项目实施费用的15%。
特点
专利的Active OPC Server，主动进行数据传输
内建2个以太网口，可组建菊花链拓扑结构
ioSearch工具，便于批量安装和配置
友好的网页浏览器配置
点对点通讯，节约时间及布线成本
用户自定义Modbus/TCP地址
MXIO编程库简化I/O管理，支持Windows或Linux平台
宽温操作：-40 ~ 75 ℃ (-40 ~ 167 °F)
支持SNMPv1/v2c
通过UL/cUL Class I Division 2、ATEX Zone 2认证

ioLogik E1213规格
输入和输出
 数字输入：8通道
数字输出：4通道
数字输入/输出（可通过条线配置）：4通道
隔离保护：3K VDC 或 2K Vrms

数字输入
 传感器类型：NPN、PNP和干接点
I/O模式：DI或事件计数器
干接点：
• Logic 0：short to GND
• Logic 1：open
湿接点：
• Logic 0：0 ~ 3 VDC
• Logic 1：10 ~ 30 VDC (DI COM to DI)
共接类型：12点/COM
计数器频率：250 Hz，断电存储

数字输出
 I/O模式：DO或脉冲输出
I/O类型：Source
电流：500 mA/通道
电压：15 ~ 30 VDC (12 ~ 9 VDC，可在4个DO通道通过跳线
配置)
脉冲波频率：1 ms/500 Hz
过压保护：41 VDC
过流限制：1.5 A per channel @ 25 ℃
过温关闭保护：175 ℃ (typical)，150 ℃ (min.)
额定电流：1.5 A/通道

电源需求
 输入电压：24 VDC nominal，12 ~ 36 VDC
电源功耗：130 mA typical @ 24 VDC
共同规格LAN
 以太网：2 x 10/100 Mbps switch ports，RJ45
保护：1.5 KV magnetic isolation
协议：Modbus/TCP，TCP/IP，UDP，DHCP，Bootp，HTTP

电源需求
 电源输入：24 VDC nominal，12 to 36 VDC
机械特性
 接线：I/O cable max. 14 AWG
尺寸：27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
重量：under 200 g
安装：导轨或壁挂

工作环境
 工作温度： 标准模式：-10 ~ 60 ℃ (14 ~ 140 °F)
宽温模式：-40 ~ 75 ℃ (-40 ~ 167 °F)
储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
工作湿度：5~95% (无凝露)

安规认证
 Safety：UL 508
EMI：EN 55022;EN 61000-3-2; EN 61000-3-3; FCC Part
15，Subpart B，Class A
EMS：EN 55024，EN 61000-4-2，EN 61000-4-3，EN
61000-4-4，EN 61000-4-5，EN 61000-4-6，EN 61000-4-
8，EN 61000-4-11
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
注意：请登录 Moxa 网站，获取最新认证信息。

保修
 保修期：5年
*由于继电器的使用寿命有限，使用该组件的产品仍然为保修期2年。
