简介

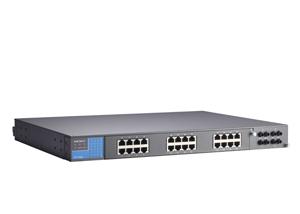

PowerTrans PT-7528是满足变电站自动化系统（IEC 61850-3，IEEE 1613）的一款高性能交换机。PT-7528可组建高性能的快速以太网骨干网络、冗余环网，它具备24/48 VDC或110/220 VDC/VAC双隔离冗余电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。PT-7528模块化的设计为用户提供更加轻松的组网方式，4个光纤端口和24个固定的10/100BaseT(X)的RJ45网口让您在组建网络时更加灵活。PT-7528还可以选择前/后出线的方式，非常适合您的各种应用。
优势和特点
IPv6 Ready认证（IPv6标志委员会认证）
软件基于IEEE 1588 PTP V2（精密时间协议），支持精确
的网络时间同步
 VLAN Unaware：支持特定IED收到的优先级数据帧
 DHCP Opition 82，用于以不同策略分配IP地址
支持EtherNet/IP和Modbus/TCP工业以太网协议
 支持Turbo Ring，Turbo Chain (自愈时间 < 20 ms @250台交换机)，RSTP/STP和MSTP网络冗余
 IGMP Snooping和GMRP过滤多播封包
支持先进的VLAN Q-in-Q标记功能
采用IEEE 802.3ad，LACP优化网络带宽
 支持带宽管理，确保网络稳定性
支持端口镜像功能，便于在线调试
 通过E-mail和继电器输出自动报告意外事件
采用RMON提升网络监监测和预测能力
自动恢复连接设备的IP地址
换线快速恢复
可通过网页浏览器，Telnet/Serial console，CLI，
Windows utility和ABC-01自动备份配置器进行配置
网络安全特性
用户密码多层安全保护，防止未经授权进行配置
SSH/HTTPS用于密码和数据加密
基于802.1x口网络访问控制将交换机端口锁定，只有授权客户能访问该端口
关闭一个或多个端口阻止网络流量
802.1Q VLAN允许您在被选定的交换机端口间进行流量传输的逻辑分配
安全交换机端口，只有特定的设备和/或MAC地址能够访问该端口
Radius/TACACS+允许您从中控室管理密码
SNMPv3提供加密授权和访问安全

技术参数
 标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)和100Base FX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于流控
IEEE 802.1D适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid Spanning Tree Protocol
机架式以太网交换机系统 PT-7528

IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/ Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option
66/67/82，SSH，LLDP，IEEE 1588 PTP V2，EtherNet/IP，
Modbus/TCP，SNMP Inform，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流控，背压式流控

交换属性
 优先级队列：4
VLAN最大可用数量：64
VLAN ID范围：VID1 ~ 4094
IGMP组：256

接口

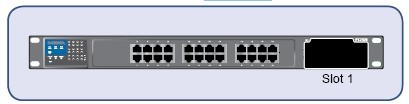

 光口：插槽1可安装1/2或4口100BaseFX PM-7500光纤模块
快速以太网：24个固定的10/100BaseT(X)的RJ45网口
控制台端口：RS-232 (RJ45)
系统LED指示灯：STAT，PWR1，PWR2，FAULT，MSTR/
HEAD，CPLR/TAIL
模块LED指示灯：LNK/ACT，FDX/HDX，RING/CHAIN
PORT，COUPLER PORT，SPEED
报警输出：1路继电器输出，容量3 A @ 30 VDC或3 A @ 240VAC

电源需求
 输入电压：
•24 VDC (18 ~ 36 V)
• 48 VDC (36 ~ 72 V)
• 110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC)
输入电流：(所有接口配备成光纤接口)
•Max. 2.58 A @ 24 VDC
•Max. 1.21 A @ 48 VDC
• Max. 0.64/0.33 A @ 110/220 VDC
• Max. 0.53/0.28 A @ 110/220 VAC
过流保护：提供
连接方式：10针接线端子
反接保护：提供

机械特性
 外壳：IP30防护等级
尺寸：440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)
重量：5900 g
安装方式：19英寸机架式安装

工作环境
 工作温度：-40 ~ 85 °C (-40 ~ 185 °F)，-40 ℃冷启动最小电
压100 VAC
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% RH（无凝露）

安规认证
 Safety：UL 60950-1，CSA C22.2 No. 60950-1，
EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
Power Automation：IEC 61850-3，IEEE 1613

保修
 保修期：5年
