简介
PowerTrans PT-7710 满足变电站自动化系统（IEC 61850-3 并通过KEMA认证，IEEE 1613）、交通控制系统（NEMA TS2）和轨道交通系统 (EN50121-4) 的需求。PT-7710 可组建高性能的千兆以太网骨干网络、冗余环网，它具备24/48 VDC 或110/220 VDC/VAC 冗余电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。PT-7710 模块化的设计为用户提供更加轻松的组网方式，2个千兆端口和10个以太网口让您在组建网络时更加灵活。
特点
支持IEC 61850-3，IEEE1613（变电站）和EN 50155/
EN 50121-4（轨道交通）标准
VLAN Unaware：支持特定IED收到的优先级数据帧
最多12个M12接口
支持Turbo Ring，Turbo Chain (自愈时间 < 20 ms @
250台交换机)，RSTP/STP和MSTP网络冗余
通用24/48 VDC或110/220 VDC/VAC隔离式冗余电源
输入
工作温度-40 ~ 85 °C

技术参数
 标准：IEEE 802.3 10BaseT，
IEEE 802.3u 100BaseT(X)和100Base FX，
IEEE 802.3ab 1000BaseT(X)，
IEEE 802.3z 1000BaseSX/LX/LHX/ZX，
IEEE 802.3x流量控制，
IEEE 802.1D快速生成树，
IEEE 802.1W Rapid STP，
IEEE 802.1Q VLAN Tagging，
IEEE 802.1p Class of Service，
IEEE 802.1X Authentication，
IEEE 802.3ad Port Trunk with LACP
协议：IGMP V1/V2/V3 device，GMRP，GVRP，SNMP
V1/V2C/V3，DHCPP服务器/客户端，DHCP Option 82，
BootP，TFTP，SNTP，SMTP，RARP，RMON
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE802.3x流控，背压式流控

接口
 快速以太网：插槽1，可安装具备10/100BaseT(X) 或
100BaseFX（SC/ST接口）类型的8/7/6端口模块
千兆以太网：插槽2，可安装具备10/100/1000BaseT(X)和
1000BaseSX/LX/LHX/ZX（LC接口）类型的4/2端口模块
插槽2同时支持快速以太网和千兆以太网接口模块
Console：RS-232（RJ45）
系统LED指示灯：STAT，PWR1，PWR2，FAULT，
MASTER，COUPLER
模块LED指示灯：LNK/ACT，FDX/HDX，RING PORT，
COUPLER PORT，SPEED
报警触点：一路继电器输出，容量1A@ 24 VDC

电源
 输入电压：24 /48VDC (9 ~ 60 V)或125/250 VDC (88 ~
300 V)和110/240 VAC (85 ~ 264 V)
连接：10-pin接线端子
过载保护：提供
反接保护：提供

机械特性
外壳：IP30防护等级

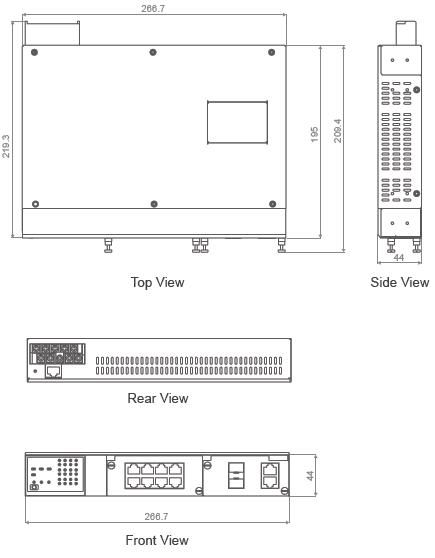

尺寸（W x H x D）：266.7 x 44 x 195 mm
（10.5 x 1.73 x 7.68 in.）
安装方式：19英寸机架式安装

工作环境
操作温度：-40 ~ 85 °C (-40 ~ 185 °F)
cold start of min. 100 VAC at -40 °C
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% (无凝霜)

保修期
 5 年
