EDS-205/208系列
概述与特点
规格

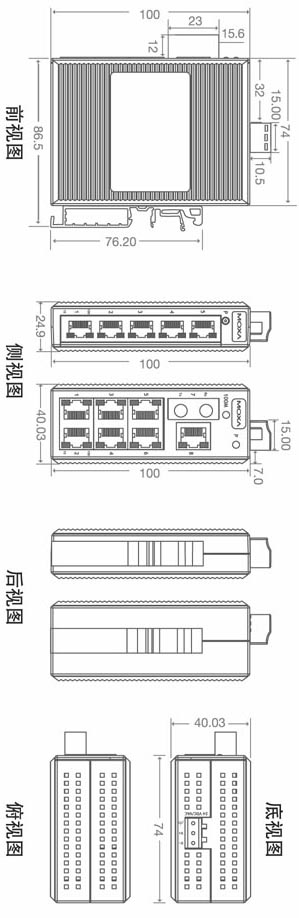

产品示意图
简介
EDS-205/208系列以太网交换机是一系列入门级5口或8口工业非网管以太网交换机，支持IEEE802.3/802.3u/802.3x，10/100M，全/半双工，MDI/MDI-X自适应RJ45端口。EDS-205/208系列工作温度-10 ~ 60 °C，适合任何工业环境，并支持导轨或壁挂式安装，也可以非常方便的安置在空间紧凑的控制箱中。DIN导轨安装特性、延伸的工作温度范围、IP30防护等级的外壳及LED指示灯，使EDS-205/208系列以太网交换机成为一个即插即用的工业级设备，是您工业自动化联网的可靠解决方案。
特点
10/100BaseT（X）（RJ45），100BaseFX（SC或ST接口，多模）
支持IEEE802.3/802.3u/802.3x
广播风暴保护
DIN导轨安装
工作温度-10 ~ 60 °C
技术参数
标准：IEEE802.3，802.3u，802.3x
处理类型：存储和转发
流控：带IEEE802.3x，背压式流控
接口
RJ45端口：10/100BaseT(X) 自动侦测，全/半双工，MDI/ MDI-X自适应
光纤端口：100BaseFX端口（SC/ST接头；多模）
LED指示灯：Power，10/100M（电口），和100M（光口）
光纤
距离： 0 ~ 5 km，1300 nm (50/125μm，800 MHz*km)
0 ~ 4 km，1300 nm (62.5/125μm，500 MHz*km)
最小TX输出：-20 dBm（多模）
最大TX输出：-14 dBm（多模）
灵敏度：-34 ~ -30 dBm（多模）
电源
输入电压：12 ~ 45 VDC，18 ~ 30 VAC (47 ~ 63 Hz)
输入电流（@ 24V直流）： 0.15 A (EDS-208)
0.13 A (EDS-205)
0.25 A (EDS-208-M)
输入电流（@ 24V交流）： 0.22 A (EDS-208)
0.28 A (EDS-205)
0.33 A (EDS-208-M)
连接器：可插拔的3芯端子排
过载电流保护：1.1A
反接保护：提供
机械特性
包装：IP30防护等级，塑料外壳
尺寸（W x H x D）：
EDS-208系列： 40 x 109 x 95 mm
1.57×4.29×3.74 in
EDS-205： 25 x 109 x 88 mm
0.98×4.29×3.46 in
重量： EDS-208系列：170 g
EDS-205：135 g
安装方式：导轨安装
工作环境
操作温度：-10 ~ 60 °C（14 ~ 140 °F）
存储温度：-40 ~ 70 °C（-40 ~ 185 °F）
周围环境相对湿度：5 ~ 95%（无凝露）
通过认证
安全：
EDS-208系列：UL508，UL60950-1
EDS-205：UL508
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)
EN61000-4-3 (RS)
EN61000-4-4 (EFT)
EN61000-4-5 (Surge)
EN61000-4-6 (CS)
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由下落：IEC60068-2-32
震动：IEC60068-2-6
MTBF: EDS-208系列：368，000 hrs
数据库：MIL-HDBK-217F，GB 25°C
EDS-205：323，000 hrs
数据库：Telcordia (Bellcore)，GB
*欲知产品认证最新动态，请登陆Moxa网站查询。
保修期
5年
