简介IEX-402-SHDSL是一款入门款的工业网管型以太网扩展器，带有一个百兆电口以及一个DSL口。这款以太网扩展器基于G.SHDSL.bis标准在双绞铜线提供点对点距离延伸。该设备支持高达15.3 Mbps的传输速率以及长达八公里的传输距离。IEX-402-SHDSL系列专为恶劣环境设计。导轨式安装，宽温操作（-40 ~ 75 °C），以及双电源输入使它能适合安装在工业应用中。为了简化配置，IEX-402-SHDSL采用CO/CPE自动沟通功能。通过出厂默认值，该设备会自动指定每一对IEX设备的其中之一为CPE。此外，Link Fault Pass-through（LFP）和网络冗余的互操作性提高通信网络的可靠度及可访问性。通过MXview先进的管理和监控功能以及虚拟面板，帮助改善用户体验并能快速故障排除。
概述和特性•CO/CPE自动协商可降低配置时间
•基于G.SHDSL.bis标准，可支持高达5.7Mbps的传输速率
以及长达八公里的传输距离（性能取决于电缆质量）
•Moxa Turbo专有连接速率最高可达15.3Mbps
•支持Link Fault Pass-through（LFP）及自动快速线路恢复
•支持SNMPv1/v2c/v3对不同层次的网络管理
• 支持Turbo Ring/Turbo Chain网络冗余功能
• 支持Modbus/TCP协议并且能管理和监控设备
• 兼容EtherNet/IP与PROFINET协议，进行透明数据传输
• 可通过Web 浏览器、Telnet/串口console、Windows 工具配
置、ABC-01以及MXview网管软件实现易用的网络管理功能
• IPv6 Ready认证标志

技术参数
 标准：
IEEE 802.3 用于10BaseT
IEEE 802.3u用于100BaseT（X）
IEEE 802.3x用于Flow Control
IEEE 802.1p用于Class of Service
ITU-T G.991.2用于单线对高速数字用户线（G.SHDSL）收发器
协议：SNMPv1/v2c/v3，DHCP Client，TFTP，SNTP，HTTP，
Telnet，Syslog，LLDP，Modbus/TCP
MIB：MIB-II
流控：IEEE 802.3x flow流控、背压式流控

交换机属性
 MAC地址表大小：1K
封包缓冲区大小：512K

接口
 DSL接口：RJ-11（RJ-45接口）或者可分离式2针接线端子
RJ45接口：10/100BaseT(X)速率自侦测，全/半双工模式，
MDI/MDI-X连接自侦测
控制端口：RS-232（RJ45 接口）
DIP开关：Reset 按钮，CO/CPE，SNR/SPEED，ANNEX B/
ANNEX A，STD/TURBO
LED指示灯：PWR1，PWR2，FAULT，STATE，LINK/ACT，
CO/CPE，10/100（TP口）

电源需求
 输入电压：12/24/48 VDC（9.6 ~ 60 VDC），双冗余输入
输入电流：0.36A @ 24V
过载保护：提供
连接方式：2个可插拔的2针接线端子
反接保护：提供

机械特性
 外壳：金属，IP30防护等级

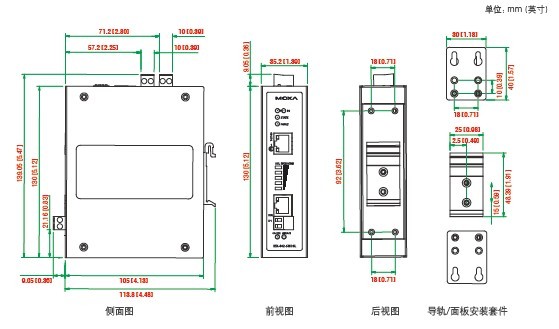

尺寸：35 x 130 x 105 mm（1.37 x 5.12 x 4.13 in）
重量：290 g
安装方式：导轨、面板安装（可选附件）
可运行海拔高度：可达2000m
注：如果您想保证产品在更高海拔地区运行请与Moxa联系

工作环境
 工作温度：
宽温型号：-40 ~ 75 °C（-40 ~ 167 °F）
标准型号：-10 ~ 60 °C（14 ~ 140 °F）
储存温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5 ~ 95% RH（无凝露）

安规认证
 Safety：UL 508（认证中）
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）
Level 3，EN 61000-4-4（EFT）Level 3，EN 61000-4-5
（Surge）Level 3，EN 61000-4-6（CS）Level 3，EN 61000-4-8
Rail Traffic：EN 50121-4（认证中）
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa网站，获取最新认证信息。
MTBF（平均无故障时间）
时间：1,310,000小时
数据库：Telcordia（Bellcore），GB保修

保修
 保修期：5年
