简介Moxa公司的MiiNePort E1内嵌式设备联网模块可轻松将串口设备连入先进的网络连接，专为有此种需求的制造商设计。采用Moxa公司的第二代系统级芯片MiiNe，支持10/100Mbps以太网，最高可达921.6 Kbps的串口波特率，有多种即用型操作模式可选，并只需少量电力。通过 Moxa公司的创新NetEZ 技术，MiiNePort E1可在很短的时间内将任何带有标准串口的设备转换成以太网设备。另外，MiiNePort E1的尺寸与RJ45 相似，易于与任何现有的串口设备进行匹配。
MiiNe-Moxa公司的第二代系统级芯片MiiNe提供了有竞争力的内嵌式串口到以太网的解决方案。MiiNePort E1使用MiiNe作为系统级芯片，因而成为当前最小的内嵌式设备联网模块，且与任何其它同类产品相比具有最低的功耗。MiiNe 具有以下的特点：
专为1串口或2串口到以太网的应用
采用32位ARM 7内核
采用Moxa公司先进的UART技术
内建2MB的Flash和4MB的SDRAM内存
NetEZ技术Moxa 公司的 NetEZ 技术为串口设备制造商提供了一系列能将以太网功能集成到串口设备的强大工具：

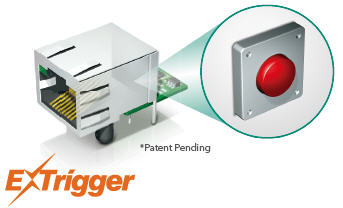

EXTrigger :
想方便的排除网络系统中的故障吗？通过MiiNePort E1的EXTrigger一键式按钮立即重启网络设置。

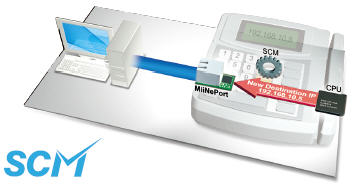

SCM：MiiNePort E1的串口命令模式（SCM）使该设备的主系统能够重置网络并配置串口和以太网的设置。这通过简单的命令框架形式即可完成，任何时候均可简便地配置网络设置。

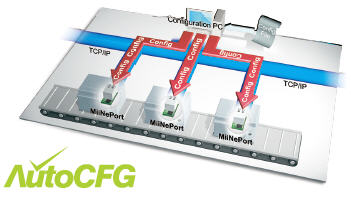

AutoCFG：MiiNePort E1支持AutoCFG，在大规模生产中可便捷地配置多设备网络设置。

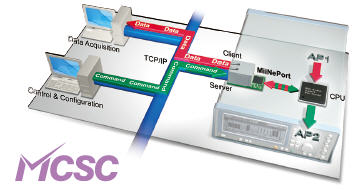

MCSC：在某些特殊情况下，设备最终用户需要设备能同时在服务器模式和客户端模式下工作，这就要求内嵌式设备模块支持多通道通讯。MiiNePort E1的多通道串口通信（MCSC）功能使用一个精巧的软件解决方案，为设备提供了多通道功能。
MiiNePort E1使用Moxa公司的NetEZ技术，简单易用、轻松实现串口设备联网，是当前用户界面最友好的内嵌式设备联网模块。
外形
类型：插入式模块
尺寸： 33.9 x 16.25 x 13.5 mm (13.35 x 6.4 x 5.31 in)
重量：9 g
系统信息
CPU：32位ARM 7内核
RAM：内建 4M
Flash：内建 2M
以太网接口
端口数:1
速度：10/100 Mbps，自适应MDI/MDIX
接头：RJ45 （带磁）
电磁隔离保护：内建1.5千伏
LEDs：10BASE?T和100BASE-TX连接运行，故障/使用
串口
端口数： 1
传输格式：标准TTL
串口通信参数
数据位： 5，6，7，8
停止位： 1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
波特率： 50bps~ 230.4 Kbps* （支持非标准波特率）
* 根据要求，波特率最高可达921.6 Kbps
串行信号
TTL：TxD，RxD，RTS，CTS，RST (复位电路)，GND
数字 I/O 引脚
GPIO：3 个可编程 I/O 引脚（1 个 DO，1 个 DI，1 个 DI/O）
软件特点
网络协议：ICMP，ARP，IP，TCP，UDP，DHCP，HTTP，
SNMP，V1/V2c，SMTP，TFTP，Auto IP，Telnet，BOOTP
配置选项： Web控制台，串口控制台（串行命令模式） ，远
程登录控制台，Windows应用程序
Windows实用COM驱动：Windows 95，98，ME，NT，
2000，XP，x86/x64，2003 x86/x64，Vista x86/x64，2008
x86/x64，Embedded CE 5.0/6.0，XP Embedded
固定TTY驱动：SCO Unix，SCO OpenServer，UnixWare
7，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD，AIX
5.x
Linux实用TTY驱动：Linux kernel 2.4.x，2.6.x
操作模式：TCP服务器，TCP客户端， UDP，实时COM模
式，调制解调器模式， RFC2217
工作环境
工作温度：
标温：0 ~ 55 °C（32 ~ 131 °F）
宽温：-40 ~ 85 °C（-40 ~ 185 °F）
工作湿度：相对湿度5 ~ 95％
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
电源
输入电压： 3.3 VDC (±5%)
功耗：最大160mA@3.3VDC
安规认证
EMC：
• 辐射＆放射管理：符合EN55022：1998的B类限制
• 直接和间接的ESD：符合EN55024：1998
• 电气快速瞬变/脉冲抗扰度：符合EN55024：1998
• 工频磁场抗扰度：符合EN55024：1998
冲击：500 g的非操作冲击
震动：20 g的非操作振动
自动重新启动触发器：内置WDT（看门狗定时器）
保修期
5年
