简介ToughNet TN-5500系列M12网管型以太网交换机专为恶劣环境的工业应用设计，例如铁路列车、车辆和轨道交通应用等。TN系列采用M12及其他圆形接头实现紧密、坚固的连接，免受震动和冲击等环境影响，确保稳定的运行。TN-5524-8PoE系列交换机提供24个快速以太网M12端口，其中8个为IEEE802.3af兼容的PoE（以太网供电）端口。此款交换机可做为电源供应设备（PSE）且每个PoE端口能够提供高达15.4瓦的电力，并且可适用于为IEEE802.3af兼容的受电设备（PDs），例如：监控摄像头、无线AP和网络电话提供电源。此系列具备-40 ~ 75 °C工作温度的宽温机型可供选用。TN-5500-PoE系列以太网交换机符合EN 50155标准，能兼顾宽温操作，电源输入电压，浪涌，防静电和振动，并能广泛适用于多种工业应用。
优势和特点•先进的PoE管理功能
•IPv6 Ready 标志认证（IPv6标志委员会认证）
•卓越的EN50155兼容工业以太网交换机，满足铁路车辆应用
•DHCP Opition 82，用于以不同策略分配IP地址
•支持EtherNet/IP和Modbus/TCP工业以太网协议
•Turbo Ring，Turbo Chain(自愈时间 < 20 ms @ 250台交
换机)，RSTP/STP和MSTP用于网络冗余
•IGMP Snooping和GMRP用于过滤多播流量
•支持基于端口的VLAN、IEEE802.1Q VLAN和GVRP协议，
使网络规划简单易行
•支持QoS（IEEE 802.1p/1Q和TOS/DiffServ），增加数据
传送确定性
•IEEE 802.3ad和LACP优化带宽利用
•支持TACACS+，SNMPv3、IEEE 802.1X、HTTPS和SSH，
加强网络安全性
• 支持SNMPv1/v2/v3不同等级的网络管理协议
• RMON 协助提升网络监控效率并提供事件预测能力
• 带宽流量管理功能避免非预期的网络状态
• 端口锁定仅允许授权的MAC地址访问
• 支持端口镜像功能，便于在线调试
• 可通过e-mail和继电器输出自动发出事件告警
• 换线快速恢复连接
• 自动侦测已连接设备的IP地址
• 支持LLDP，可于网管软件中自动侦测拓扑
• 可通过Web浏览器，Telnet /串口控制面板和CLI
Windows工具配置
• 面板安装或导轨安装方式

技术参数
 标准：
IEEE 802.3af适用于Power-over-Ethernet
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)
IEEE 802.3x适用于流控
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.3ad，用于与LACP一起的端口信息通路
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication，
IEEE 802.3ad适用于Port Trunk with LACP，
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，DHCP Option 66/67/82，BootP，
TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，
Telnet，SSH，Syslog，EtherNet/IP，Modbus/TCP，SNMP
Inform，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/
Client，TACACS+
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE802.3x流控，背压式流控

交换属性
 优先级队列：4
VLAN最大可用数量：64
VLAN ID范围：VID 1 ~ 4094
IGMP组：256

接口
 快速以太网：前侧出线，M12接头，10/100BaseT（X）自侦测，
全/半双工模式，MDI/MDIX自适应
千兆以太网：下侧出线，圆形连接器，1000BaseT(X)
控制台端口：M12 A-coding，5针式接头
系统LED指示灯：PWR1，PWR2，FAULT，MSTR/HEAD，
CPLR/TAIL
端口LED指示灯：10/100M (快速以太网口)，10/100/1000M
(千兆以太网口)
报警输出：2个M12 A-coding 5针式接头两路继电器输出报
警，电流负载能力3 A @ 30 VDC

电源需求
 输入电压：24 VDC (16.8 ~ 30 V)
输入电流：最大可达8.4A @ 24VDC
过流保护：提供
连接方式：M23连接器
反接保护：提供

机械特性
 外壳：金属，IP40防护等级（未使用的端口可选用保护盖）

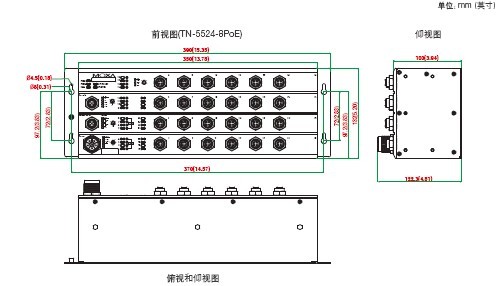

尺寸：390 x 132 x 122.3 mm (15.35 x 5.20 x 4.81 in)
重量：TN-5524-8PoE系列：5，330g
安装方式：面板安装

工作环境
 工作温度：
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95% RH（无凝露）
可运行海拔高度：可达2000m
如果您想保证产品在更高海拔地区运行请与Moxa联系
安规认证Safety：UL 508 (认证中)
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，
EN-61000-4-3(RS) Level 4，
EN 61000-4-4 (EFT) Level 3，
EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，
EN 61000-4-8，
EN 61000-4-11
Rail Traffic：面板安装
EN 50155，EN 50121-4
Shock：IEC 61373
Freefall：IEC 60068-2-32
Vibration：IEC 61373
注：请登陆Moxa网站，获取最新认证信息。

保修
 保修期：5年
