简介
CP-118U-I和CP-138U-I为聪明型、8串口卡，专为长距离、多点和PC-based数据采集应用而设计，是为工业自动化系统集成商量身定制的一种新型解决方案。

板载ADDC®，提高RS-485通信精度
RS-485通信需要进行精准的时间控制来启用或禁用总线，Moxa的Turbo Serial Engine™芯片搭载了ADDC®（自动数据流向控制），使得CP-118U-I和CP-138U-I与周边设备通信变得更加容易。

RS-485通信最多支持31个从站，距离长达1.2 km
CP-118U-I的8个RS-232/422/485串口和CP-138U-I的8个RS-422/485串口通信速率高达921.6 Kbps。在RS-485工作模式下，通过菊花链的方式最多可与31个设备进行通信，通信距离长达1.2 km。对于长距离的RS-485通信，2 KV的光电隔离可以有效防止设备由于电位差引起的损坏。

顶级的串口技术
20多年来，Moxa一直致力于串口通信技术的研究，研制出了高性能的串口数据处理芯片。CP-118U-I/138U-I板卡采用了被誉为Turbo Serial Engine™的串口芯片，具备128字节FIFO，拥有板载硬件、软件流控技术和数据突发模式技术，从而使得该款产品真正成为一款具备顶级通信性能的世界级聪明型多串口。

支持主流Windows和Linux/Unix驱动
Moxa相当关注当今操作系统的发展趋势，因此可以及时为产品开发符合主流操作系统的驱动程序。CP-118U-I/138U-I的Windows COM和Linux/Unix TTY驱动通过了可靠、严格的测试。此外还支持其他嵌入式操作系统驱动，如Windows XP embedded和WEPOS。

特点
数据吞吐量高达700 Kbps
具备128字节FIFO和板载硬件、软件流控
UPCI插槽，兼容3.3/5 V PCI和PCI-X
串口通信速率高达921.6 Kbps
支持Windows Vista/2003/XP/2000和Linux驱动
提供板载LED显示灯和管理软件
板载15 KV ESD保护和2 KV光电隔离保护

硬件
通讯控制器：MU860（兼容16C550C）
总线接口：32位通用PCI
连接器：孔式DB78
串口
口数：8
板卡数量：最大4
串口标准：
CP-118U-I：RS-232/422/485
CP-138U-I：RS-422/485
板数：最大4 / PC
线性保护
ESD保护：板载15 KV
光电隔离：2 KV
性能
速率：50bps到921.6Kbps
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信号
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4线RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2线RS-485：Data+(B)，Data-(A)，GND
驱动支持
操作系统：CP-118U-I：Windows (2000, XP/2003/Vista
x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP
Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (仅
CP-118U-I：SCO Open Server 5/6, UnixWare 7)

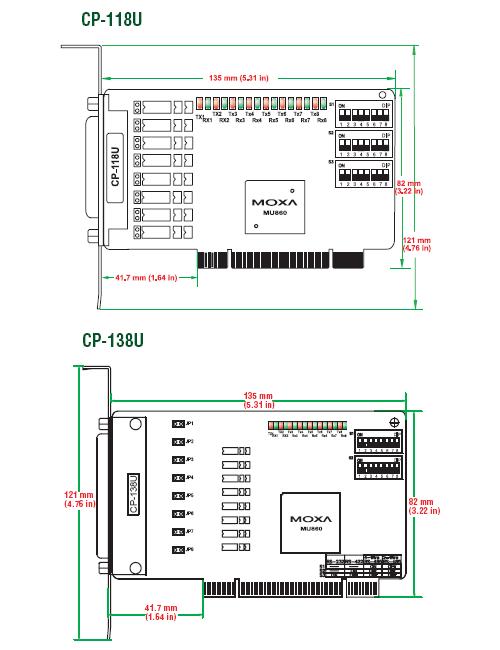

机械特性
尺寸：105 x 133 mm (4.13 x 5.23 in)
工作环境
工作温度：0 ~ 55 °C (32 ~ 131 °F)
工作湿度：5 ~ 95%RH
存储温度：-20 ~ 85 °C (-4 ~ 185 °F)
电源需求
电源要求：
CP-118U-I：860 mA (+5V, RS-232)
CP-138U-I：330 mA (+5V, RS-422)
安规认证
EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
保修期
5年
