CP-168U
概述与特点
规格

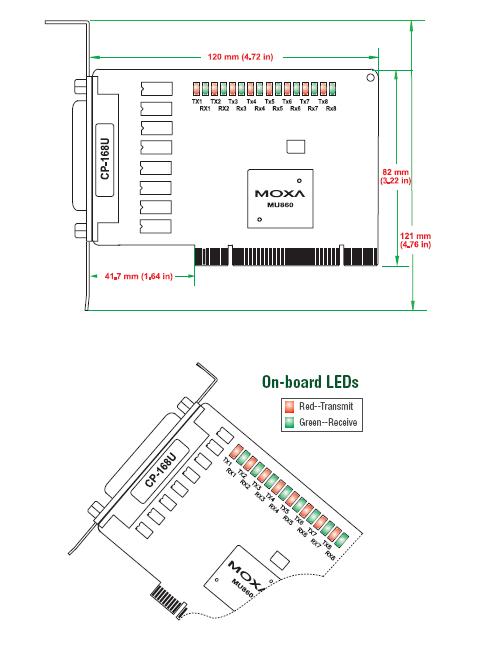

产品示意图
简介
CP-168U是一款聪明型通用PCI多串口卡，是为POS和ATM应用而设计的，可以用于工业自动化系统制造和系统集成。CP-168U可以兼容任何主流操作系统，它8个RS-232串口中的每个端口数据速率都可达921.6Kbps，提供全调制解调器控制信号，确保串口外围设备的兼容性。另外，CP-168U可以在3.3V和5V PCI总线下工作，使多串口卡可以安装在任何可用的PC或服务器中。
特点
效能最高超过700 Kpbs的数据吞吐量
串口通信速率可达921.6 Kbps
128位FIFO和芯片集成的H/W，S/W流控
通用的PCI可兼容3.3/5V PCI和PCI-X
可选不同类型的连接盒/线
支持Windows Vista/2003/XP/2000，WinCE 50，Liunx，UNIX
板载15 KV ESD保护
硬件
控制器：MU860（兼容16C550C）
总线：32位通用PCI
连接器：孔式DB62
串口
口数：8
串口标准：RS-232
板卡数量：最大4 / PC
线性保护
ESD保护：板载15 KV
光电隔离：带Opt8F连接头（必须单独购买）500 V
性能
速率：50 bps到921.6 Kbps
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信号
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
驱动支持
操作系统：Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded,DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open Server 5/6, UnixWare 7
机械特性
尺寸：82x 120 mm (3.22 x 4.72 in)
工作环境
工作温度：0 ~ 55 °C (32 ~ 131 °F)
工作湿度：5 ~ 95%RH
存储温度：-20 ~ 85 °C (-4 ~ 185 °F)
电源需求
电源要求：180 mA (+5V)
安规认证
EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
保修期
5年
