简介

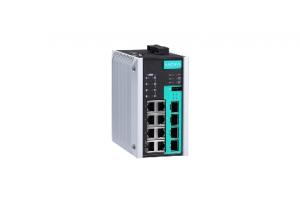

Moxa EDS-G512E-8PoE系列是全千兆PoE+网管型以太网交换机标配8个兼容10/100/1000BaseT（X）、802.3af（PoE）及802.3at (PoE+)的以太网口以及4个千兆组合以太网口。EDS-G512E-8PoE每个PoE+端口提供最高30W的电源，最高可输出36W 给工业设备，如具备雨刷及加热器的防风雨IP摄像头、高性能无线AP及工业级IP电话。EDS-G512E-8PoE以太网光纤端口传输数据到控制中心的距离高达120公里，并具有高抗电磁干扰能力。EDS-G512E-8PoE支持多种管理功能，包括STP/RSTP、TurboRing、Turbo Chain、PoE电源管理、PoE设备自动检测、PoE电源排程、PoE诊断、IGMP、VLAN、QoS、RMON、带宽管理及端口镜像功能。EDS-G512E-8PoE系列是专为特殊的严峻户外应用所设计，它的3 KV网口浪涌保护能适应恶劣户外环境，以确保PoE系统不间断的可靠性。

特点和优势

• 先进的PoE管理功能（PoE端口设置、PD故障检查、PoE调度）
• 命令行界面（CLI）可快速配置主要网管功能
• IPv6 Ready认证（IPv6标志委员会认证）
• IEEE 1588 PTP V2（精密时间协议）用于与网络同步的准确时间
• DHCP Opition 82用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP管理监控设备功能
• 兼容EtherNet/IP和PROFINET协议，进行透明数据传输
• 支持Turbo Ring, Turbo Chain（自愈时间<20ms@250台交换机）和RSTP/STP和MSTP网络冗余
• IGMP snooping和GMRP用于过滤工业以太网协议中的流量
• 支持Port-based VLAN, IEEE 802.1Q VLAN和GVRP协议，简易网络规划
• 支持QoS（IEEE 802.1p/1Q）和TOS/DiffServ，增加决定性
• 支持端口聚合，最大化利用带宽
• 支持TACACS+，IEEE 802.1x，SNMP v3，HTTPS和SSH，加强网络安全性
• 支持基于MAC地址的端口锁定，防止非法入侵
• 支持SNMP V1/V2c/V3针对不同等级的网络管理
• 采用RMON有效提升网络监测和预测能力
• 支持带宽管理，确保网络稳定性
• 支持端口镜像功能，便于在线调试
• 通过e-mail和继电器输出自动报告意外事件

技术参数 标准：
IEEE 802.3af适用于Power-over-Ethernet
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)和100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于流量控制
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog
EtherNet/IP，Modbus/TCP，SNMP Inform，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3 x流量控制，背压式流控
交换机属性 优先级队列：4
最多可用的VLAN数：64
VLAN ID范围：VID 1 ~ 4094
IGMP组：256
MAC地址表大小：8 K
封包缓冲区大小：1 Mbit

接口 光口：100/1000BaseSFP插槽
RJ45端口：10/100/1000BaseT(X) 自侦测
PoE管脚：V+，V+，V-，V-对应针脚1，2，3，6 (Endspan，MDI Alternative A)
控制台：RS-232（RJ45连接头）
DIP开关：Turbo Ring，Master，Coupler，Reserve
LED指示灯：PWR1，PWR2，FAULT，10/100/1000，10/100，MSTR/HEAD，CPLR/TAIL，PoE
报警通知：1路继电器输出，电流负载能力1A @ 24 VDC
数字输入：1路输入，电子隔离，共地
• 状态“1”：+13 ~ +30 V
• 状态“0”：-30 ~ +3 V
• 最大输入电流：8 mA
电源需求 输入电压：48 (46 ~ 57 V) VDC，双冗余输入（建议用于PoE+输出时要大于50 VDC）
输入电流：0.27 A @ 48 VDC (连接受电设备), 0.42 A @ 48 VDC(连接8台受电设备，但不含受电设备电源消耗)*
过电流保护：提供
连接：两个可插拔2针接线端子
反接保护：提供
* 当选择电源供应时，请检查受电设备电量消耗
机械特性 外壳：IP30防护等级，金属外壳

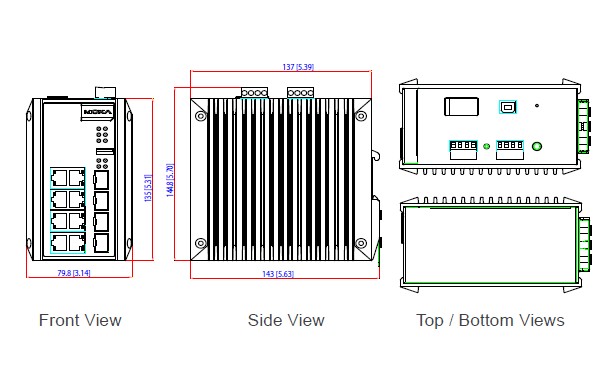

尺寸：79.2 x 135 x 137 mm (3.1 x 5.3 x 5.4 in)
重量：1540 g
安装：轨道安装，壁挂式安装（可选套件）
工作环境 工作温度：
标准型号：-10 ~ 60 °C (14 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：UL 508 （认证中）
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3，EN 61000-4-8
Traffic Control：NEMA-TS2
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa网站，获取最新认证信息。
MTBF（平均无故障时间） 时间：1,292,680 hrs.

数据库：Telcordia (Bellcore)，GB
保修 保修期：5年
