Universal PCI 多串口卡

CP-132UL/UL-I

PDF文档下载

产品示意图

软件驱动

点此询价

概述与特点
规格
产品示意图
订购信息

简介
聪明型多串口卡中的CP-132UL系列是专为工业自动化系统整合远程控制，基于PC的多点数据采集应用而设计的。

集成芯片的自动数据流向控制应用于精确的RS-485通信
RS-485通信要求对何时发送数据要有精确的时间控制机制。Moxa的Turbo Serial Engine™芯片，加上芯片集成的ADDC®功能使通过CP-132UL发送RS-485数据和使用RS-232一样容易。

多点RS-485最多可以1.2 km范围内连接31台设备
CP-132UL通用PCI多串口卡提供了2个RS-422/485串口，每个端口数据速率可达921.6 Kbps。在RS-485模式下，可以总长1.2km范围内最多连接31个的RS-485设备。对于长距离RS-485通信，可选的2 KV光电隔离保护 (CP-132UL-I) 防止设备损坏。

顶级的串口技术
20多年来，Moxa一直致力于串口通信技术的研究，研制出了高性能的串口数据处理芯片。CP-132UL和CP-132UL-I板卡采用了被誉为Turbo Serial Engine™的串口芯片，具备128字节FIFO，拥有板载硬件、软件流控技术和数据突发模式技术。

支持主流Windows和Linux/Unix驱动
Moxa相当关注当今操作系统的发展趋势，因此可以及时为产品开发符合主流操作系统的驱动程序。CP-132UL和CP-132UL-I的Windows COM和Linux/Unix TTY驱动通过了可靠、严格的测试。此外还支持其他嵌入式操作系统驱动，如Windows XP embedded和WEPOS。

特点：
效能最高超过800 Kpbs的数据吞吐量
2串口RS-422/485支持ADDC®接口速率可达921.6 Kbps
2线/4线的RS-485通信距离可达1.2 km
内置的15 KV ESD保护和2 KV光隔保护
128位FIFO和集成芯片的软、硬件流控
通用的PCI可兼容3.3/5V PCI和PCI-X
针对Mini型计算机的MD1低档板设计
支持Windows Vista/2003/XP/2000，WinCE 5.0，Linux，Unix
硬件
通用控制器：MU860 (可兼容16C550C)
总线：32-bit Universal PCI
连接器：孔式DB25
串口
口数：2
串口标准：RS-422/485
板数：最大4 / PC
线性保护
ESD保护：板载15 KV
性能
速率：50 bps到921.6 Kbps
串口通讯参数
数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信号
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，RTS+(B)，RTS-(A)，CTS+(B)，CTS-(A)，GND
4线RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2线RS-485：Data+(B)，Data-(A)，GND
驱动支持
操作系统：Windows (2000, XP/2003/Vista x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP Embedded,DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6

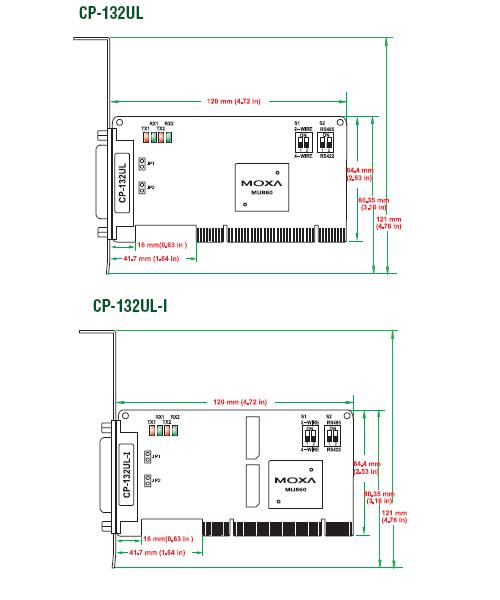

机械特性
尺寸：64.5 x 120 mm (2.53 x 4.72 in)
工作环境
工作温度：0 ~ 55 °C (32 ~ 131 °F)
工作湿度：5 ~ 95%RH
存储温度：-20 ~ 85 °C (-4 ~ 185 °F)
电源需求
电源要求：
CP-132UL：120 mA (+5 V)
CP-132UL-I：490 mA (+5 V)
安规认证
EN55022 Class B，EN55024，EN6100-3-2，
EN61000-3-3，FCC Part 15 Class B
保修期
5 年
