简介

EDS-518E 为18 端口千兆网管型以太网交换机。它配备4 个combo 千兆以太网络端口，可使用内置的RJ45 电口或选用的SFP 端口作为千兆光纤以太网络连接应用。EDS-518E 提供Turbo Ring 和Turbo Chain，RSTP/STP 及MSTP 冗余以太环网，提高您的骨干网络的可靠性，并且支持各项智能化网络管理功能，EDS-518E 还支持先进的管理和安全特性。此外，EDS-518E 系列专为严苛工业环境而设计，用于有限安装空间和高保护水平要求, 如海上、铁路线路、石油和天然气、工厂自动化和过程自动化。

优势和特点

• 命令行界面（CLI），可快速配置主要网管功能
• 获得IPv6 Ready 标志（IPv6 标志委员会认证）
• IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步
• DHCP Opition 82，用于以不同策略分配IP 地址
• 支持EtherNet/IP，PROFITNET 和Modbus/TCP 工业以太网协议
• 兼容PROFINET 协议，进行透明数据传输
• 支持Turbo Ring，Turbo Chain（自愈时间＜ 20ms @250台交换机），RSTP/STP 和MSTP 网络冗余
• IGMP Snooping 和GMRP 过滤组播封包
• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP 协议，简易网络规划
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络稳定性
• 支持链路聚合，最大化利用带宽
• 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS 和SSH，加强网络安全性
• 支持SNMPv1/v2c/v3 不同等级的网络管理协议
• 采用RMON 有效提升网络监测和预测能力
• Fiber Check™ 提供综合的光纤数字诊断监控（DDM）功能，以及针对MST/MSC/SSC/SFP 光纤端口的事件告警
• 支持带宽管理，确保网络稳定性
• 支持基于MAC 地址的端口锁定，防止非法入侵
• 支持端口镜像功能，便于在线调试
• 通过E-mail 和继电器输出自动报告意外事件
• 通过ABC-02-USB（自动配置备份）为系统配置备份/ 恢复和固件升级
• 4个千兆端口、14个快速以太网端口
• 支持 Turbo Ring，Turbo Chain (自愈时间 < 20 毫秒@ 250 交换机)，RSTP/STP 和MSTP 用于以太网冗余
• TACACS+，SNMPv3，IEEE 802.1X，HTTPS 和 SSH来增强网络安全性
• 通过网页浏览器，Telnet/Serial console，CLI，Windows utility 和ABC-02 轻松管理网络
• 支持 EtherNet/IP，PROFITNET, 及Modbus/TCP 协议为设备提供管理及监控
• Fiber Check™ -- 综合的光传输状态监控，及MST/MSC/SSC/SFP 光口告警

技术参数 标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1x适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option66/67/82，SSH，SNMP Inform，EtherNet/IP，PROFITNET，Modbus/TCP，LLDP，IEEE 1588v2 PTP，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3x flow control，back pressure flow control
交换机属性 优先级队列：4
VLAN最大可用数量：64
VLAN ID范围：VID1 ~ 4094
IGMP 组：256
MAC地址表大小：8 K
封包缓冲区大小：1 Mbit
接口 RJ45端口：10/100BaseT(X) 或 10/100/1000BaseT(X) 自动侦测率
光纤端口：100BaseFX (SC/ST connector) 和100/1000BaseSFP 插槽
控制口：USB串行控制台( B类型接口)
储存口：USB 储存口 (A类型接口)
LED指示灯：PWR1，PWR2，STATE，FAULT，10/100M (TPport)，100M (fiber port)，100/1000M (Gigabit port)，MSTR/HEAD，CPLR/TAIL
报警触点：报警输出：1路继电器输出，电流负载能力1 A@24VDC
数字输入：电气隔离、共地
• 状态“1”：+13 ~ +30 V
• 状态“0”：-30 ~ +3 V
• 最大输入电流：8 mA
按钮：重置按钮

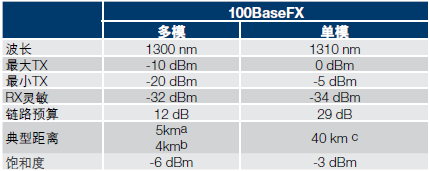

光钎

a. 50/125 μm，800 MHzkm光纤线缆
b. 62.5/125 μm，500 MHzkm光纤线缆
c. 9/125单模光纤线缆
电源需求 输入电压：12/24/48/-48 VDC ，双冗余输入
输入电流：
EDS-518E-4GTXSFP：0.75A @ 24 V
EDS-518E-MM-ST/SC-4GTXSFP：0.61A @ 24 V
EDS-518E-SS-SC-4GTXSFP：0.61A @ 24 V
过载保护：提供
接口：2个可插拔的4针接线端子
反接保护：提供
机械特性 外壳：金属外壳，IP30防护等级
尺寸：94 x 135 x 137 mm (3.7 x 5.31 x 5.39 in)
重量：1,518g
安装方式：导轨、壁挂（可选套件）
工作环境 工作温度：
标准型号：-10 ~ 60 ℃ (14 ~ 140°F)
宽温型号：-40 ~ 75 ℃ (-40 ~ 167°F)
存储温度：-40 ~ 85 ℃ (-40 ~ 185°F)
相对湿度：5 ~ 95%（无凝露）
安规认证 Safety：UL 508
Hazardous Location：UL/cUL Class 1 Division 2 Groups A/B/C/D,ATEX Zone 2 Ex nA nC IIC (Pending)
EMI：FCC Part 15 Subpart B Class A
EMS：EN 61000-6-2 (Industrial)，EN 61000-4-2 (ESD) Level 4，EN 61000-4-3 (RS) Level 3，EN 61000-4-4 (EFT) Level 4，EN61000-4-5 (Surge) Level 4，EN 61000-4-6 (CS) Level 3，EN 61000-4-8
Traffic Control： NEMA TS2
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa 网站，获取最新认证信息。
MTBF（平均无故障时间） 时间：723,953
数据库：Telcordia（Bellcore），GB
保修 保修期：5年

可选型号
	产品编号	描述
	WK-51-01	壁挂安装套件
	EDS-518E-SS-SC-4GTXSFP	标准温度（-10~60℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP：4,快速以太网10/100BaseT(X)14，100BaseFX单模SC接头：2
	EDS-518E-SS-SC-4GTXSFP-T	宽温（-40~75℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP：4,快速以太网10/100BaseT(X)14，100BaseFX单模SC接头：2
	EDS-518E-MM-ST-4GTXSFP	标准温度（-10~60℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP：4,快速以太网10/100BaseT(X)14，100BaseFX多模ST接头：2
	EDS-518E-MM-ST-4GTXSFP-T	宽温（-40~75℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP：4,快速以太网10/100BaseT(X)14，100BaseFX多模ST接头：2
	EDS-518E-MM-SC-4GTXSFP-T	宽温（-40~75℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP：4,快速以太网10/100BaseT(X)14，100BaseFX多模SC接头：2
	EDS-518E-MM-SC-4GTXSFP	标准温度（-10~60℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP：4,快速以太网10/100BaseT(X)14，100BaseFX多模SC接头：2
	EDS-518E-4GTXSFP-T	宽温（-40~75℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP:4,快速以太网10/100BaseT(X):14
	EDS-518E-4GTXSFP	标准温度（-10~60℃）,总端口数：18，千兆组合端口10/100/1000BaseT(X)或100/1000BaseSFP:4,快速以太网10/100BaseT(X):14
