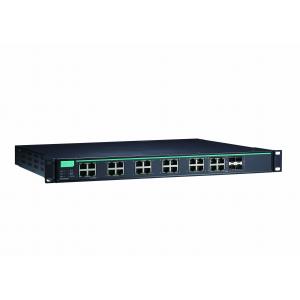

IKS-G6524A/G6824A系列

PDF文档下载

产品示意图

软件驱动

点此询价

概述与特点
规格
产品示意图
订购信息

简介

在过程自动化和交通自动化应用中集合了各种视频、音频数据，因此需要高性能和高可靠性的网络环境。IKS-G6524A/ G6824A系列全千兆骨干交换机具备24个千兆以太网口，支持 3层路由功能，便于跨网络通信应用部署，安装方便，非常适合大规模工业网络的应用。

IKS-G6524A/G6824A全千兆通讯功能增加了带宽，其高性能确保在网络上快速传输大量的视频、音频和数据信息。该系列交换机支持Turbo Ring，Turbo Chain RSTP/STP冗余协议，无风扇设计，隔离冗余电源，增强了系统可靠性和骨干网络的可用性。

优势和特点
• 3层交换功能将大型网络划分成不同的子网，允许数据信
息在网络上进行通讯（IKS-G6824A系列）
• 命令行界面（CLI），可快速配置主要网管功能
• 支持先进的VLAN功能的Q-in-Q标记
• 软件基于IEEE 1588 PTP V2（精密时间协议），支持精确
的网络时间同步
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP*和Modbus/TCP工业以太网协议
• 兼容EtherNet/IP和PROFINET协议，进行透明数据传输
• 千兆冗余，支持Turbo Ring和Turbo Chain (自愈时间<50
ms @ 250台交换机)，RSTP/STP和MSTP网络冗余技术
• IGMP Snooping和GMRP过滤组播封包
• 支持IEEE 802.1Q VLAN和GVRP协议，简易网络规划
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络
稳定性
• 支持链路聚合，优化网络带宽
• 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，
加强网络安全性
• 支持SNMPv1/v2c/v3不同等级的网络管理协议
• 采用RMON有效提升网络监测和预测能力
• 支持带宽管理，确保网络稳定性
• 支持基于MAC地址的端口锁定，防止非法入侵
• 支持端口镜像功能，便于在线调试
• 通过E-mail和继电器输出自动报告意外事件
• DI接口可完成传感器、报警器和IP网络的整合
• 冗余，双AC电源输入
技术参标标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseSX/LX/LHX/ZX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid Spanning Tree Protocol
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option
66/67/82，SSH，LLDP，IEEE 1588 PTP V2，EtherNet/
IP，Modbus/TCP，SNMP Inform，NTP Server/Client，IPv6
(IKS-G6524A系列)
三层交换技术：Static routing，RIP V1/V2，OSPF，DVMRP，
PIM-DM，PIM-SM，PIM-SSM（IKS-G6824A系列）
三层交换的冗余：VRRP（IKS-G6824A系列）
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Groups 1，2，3，9
流量控制：IEEE 802.3x流量控制，背压式流控
交换机属性优先级队列：8
最多可用的VLAN数：256
VLAN ID范围：VID 1 ~ 4094
IGMP组和组播路由：1000
MAC地址表大小：16 K
封包缓冲区大小：12 Mbit
DRAM大小：128 MB
Flash大小：16 MB
巨型封包尺寸：9.6 KB
交换机结构容量：48 Gbps
转发速率：35.7 Mpps（每秒数据包数）
接口千兆以太网：10/100/1000BaseT(X)或100/1000BaseSFP
插槽
控制口：USB系列控制口（B类型连接头）
储存口：USB储存口（A类型连接头适用于ABC-02-USB）
LED指示灯：STAT，PWR1，PWR2，FAULT，MSTR/HEAD，
CPLR/TAIL
报警触点：1路继电器输出报警，2 A @ 30 VDC
数字输入：1路输入，电子隔离，共地
• 状态“1”：+13 ~ +30 V
• 状态“0”：-30 ~ +1 V
• 最大输入电流：8 mA
电源需求输入电压：110/220 VAC（85 ~ 264 VAC）
输入电流：最大0.79/0.44 A @ 110/220 VAC
过流保护：提供
反接保护：提供
机械特性外壳：IP30防护等级
尺寸：440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 in）
重量：5.1 kg
安装方式：19”机架式安装
工作环境工作温度：
标准型号：-10 ~ 60 ℃ (14 ~ 140 °F)
宽温型号：-40 ~ 75 ℃ (-40 ~ 167 °F)
储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95% (无凝露)
安规认证
Safety：UL 60950-1，EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，EN 61000-4-8，EN 61000-4-11
Rail Traffic：EN 50121-4

Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa网站，获取最新认证信息。
